Creality Sermoon S1 3D tarayıcı incelemesi: Precision günlük mühendislik için

Creality'den Sermoon S1, cetvellere ve sürmeli kumpaslara güvenilir ve akıllı bir alternatiftir. Basit nesneler için bir kumpas veya cetvel daha hızlı olacaktır, ancak diğer her şey için Sermoon S1 kazanır. Özellikle de tersine mühendislik söz konusu olduğunda. Bazı durumlarda yalnızca 0,4 mm'nin altında ve diğerlerinin çoğunda 0,1 mm'nin altında yanlışlıklar fark ettiğimiz düşünüldüğünde, hemen hemen her kullanım durumu için oldukça doğrudur. Creality'nin iddia ettiği kadar doğru değil ama yine de yeterince doğru. Dolayısıyla, belirli endüstriyel uygulamalar dışındaki her şey için Sermoon S1 mükemmel bir seçimdir. Ve bir 3D yazıcıyla eşleştirildiğinde, bunun gibi bir 3D tarayıcı aşağıdakiler için çok kullanışlı bir araç olabilir evde imalat ve tersine mühendislik.

Creality Scan 4 yazılımı da oldukça kullanıcı dostudur. Ayarların çoğu için açıklamalar var, böylece ilk kez kullananlar kolayca öğrenebilecekler. USB algılama sorunu ve Creality'nin bize 'Düz Tabanı Hariç Tut' seçeneğini açarak ortadan kaldırılabileceğini söylediği IR taraması sırasında bazı izler dışında, Sermoon S1 ve Creality Scan 4 amaçlandığı gibi çalışıyor.

Sermoon S1'in fiyatı 2.699 dolar, ancak yayın sırasında Amazon'da 2.159 dolara satılıyor. Resmi Creality mağazası 2,399$'a listelenmiştir. Daha iyi doğruluk aralığına ve Scan Bridge'e sahip daha premium ve daha yeni Sermoon X1'in fiyatı 5.999 $'dır. Daha ucuz ve eski Raptor Pro'nun fiyatı 1.999 $, ancak şu anda 1.519 $'a satılıyor.

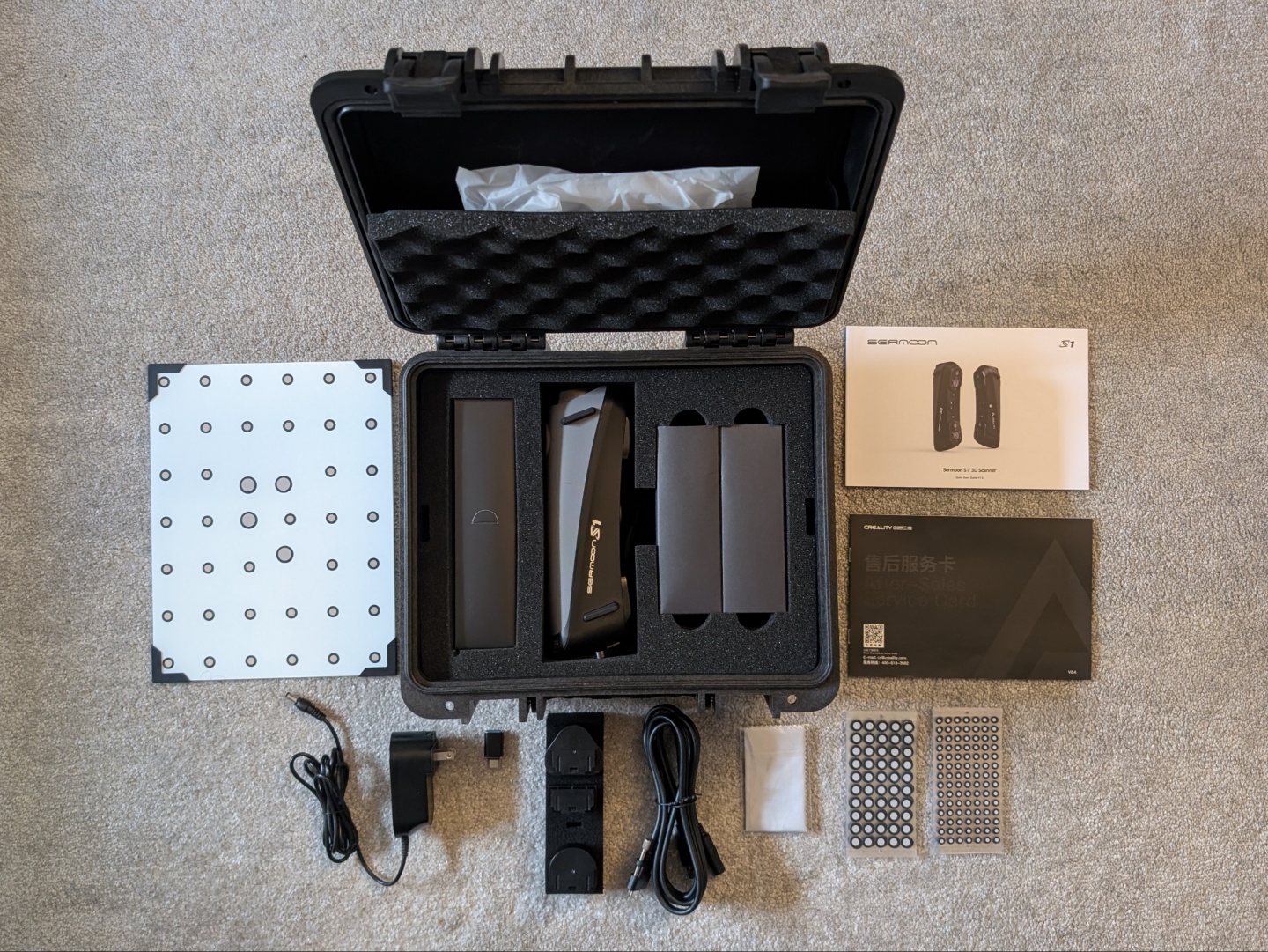

• Sermoon S1 3D tarayıcı
• Güç adaptörü ve bölgesel fiş ekleri
• USB C Tipi kablo
• USB Tip-A - Tip-C dönüştürücü
• Kalibrasyon panosu
• İşaretleyiciler
• Mikrofiber bez
• Dokümantasyon

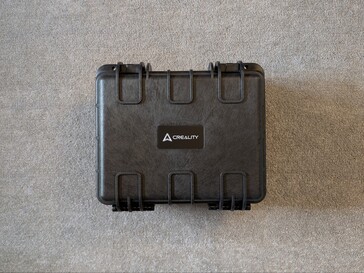

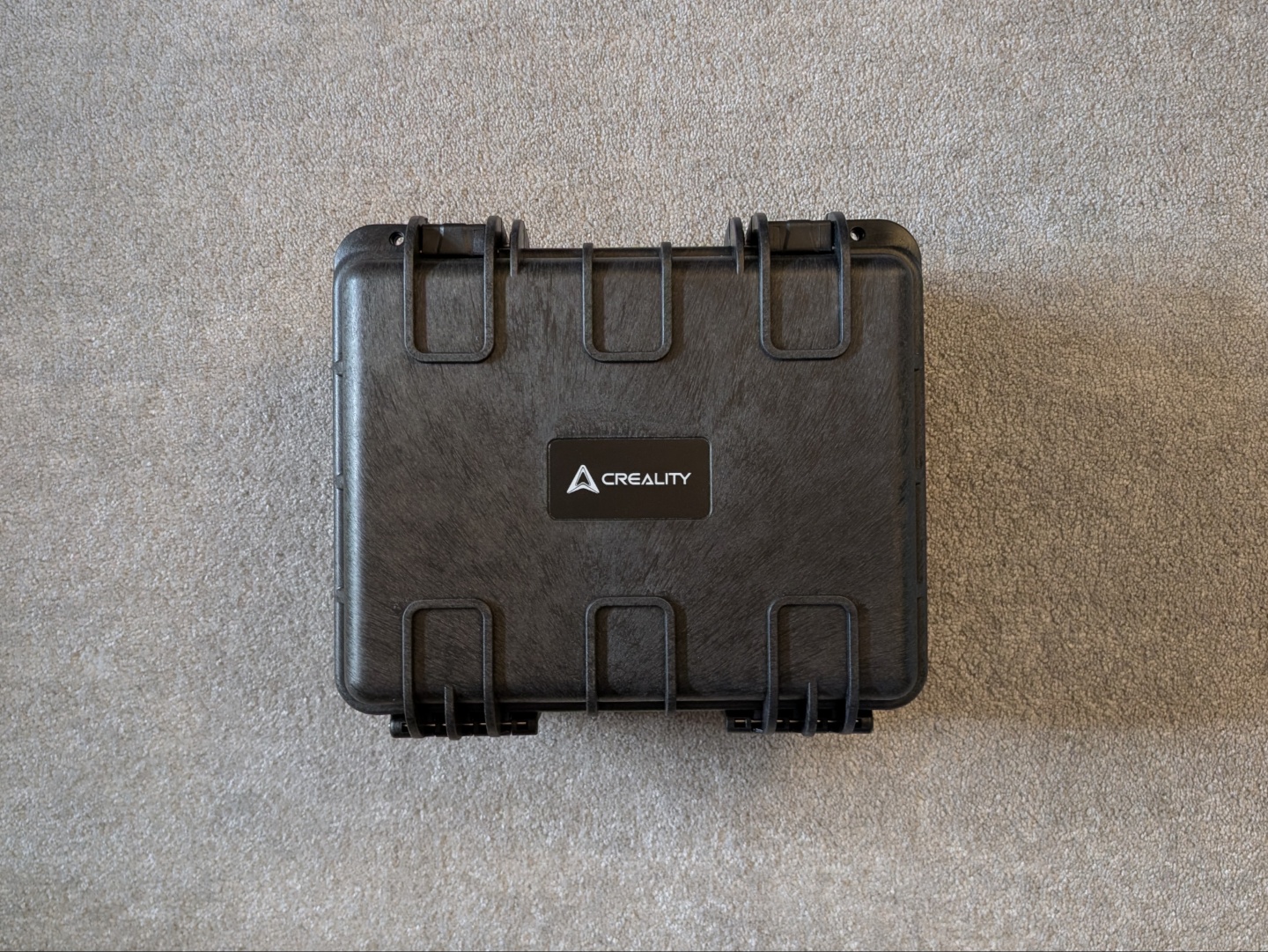

Sermoon S1, saklamayı ve taşımayı kolaylaştıran bir pelikan çantanın içinde güvenli bir şekilde paketlenmiştir. Kabloların ve güç adaptörünün köpükte kesikleri vardır ve kapakta tüm belgeler ve geniş işaretleyiciler için bir cep vardır. Pelikan çantanın alt kısmında, sık sık gerekmediği için özenle saklanmış olan kalibrasyon kartı da yer alıyor.

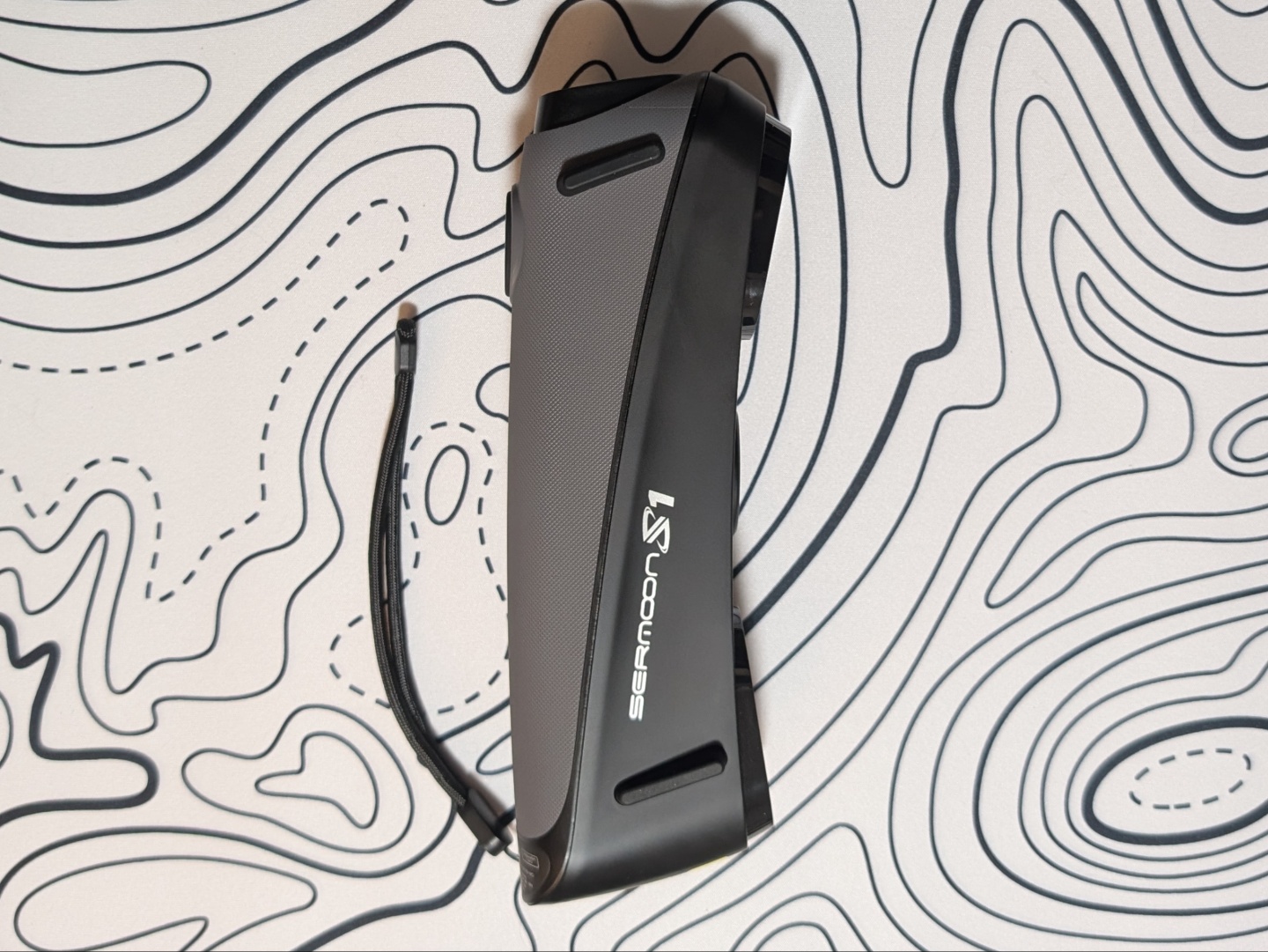

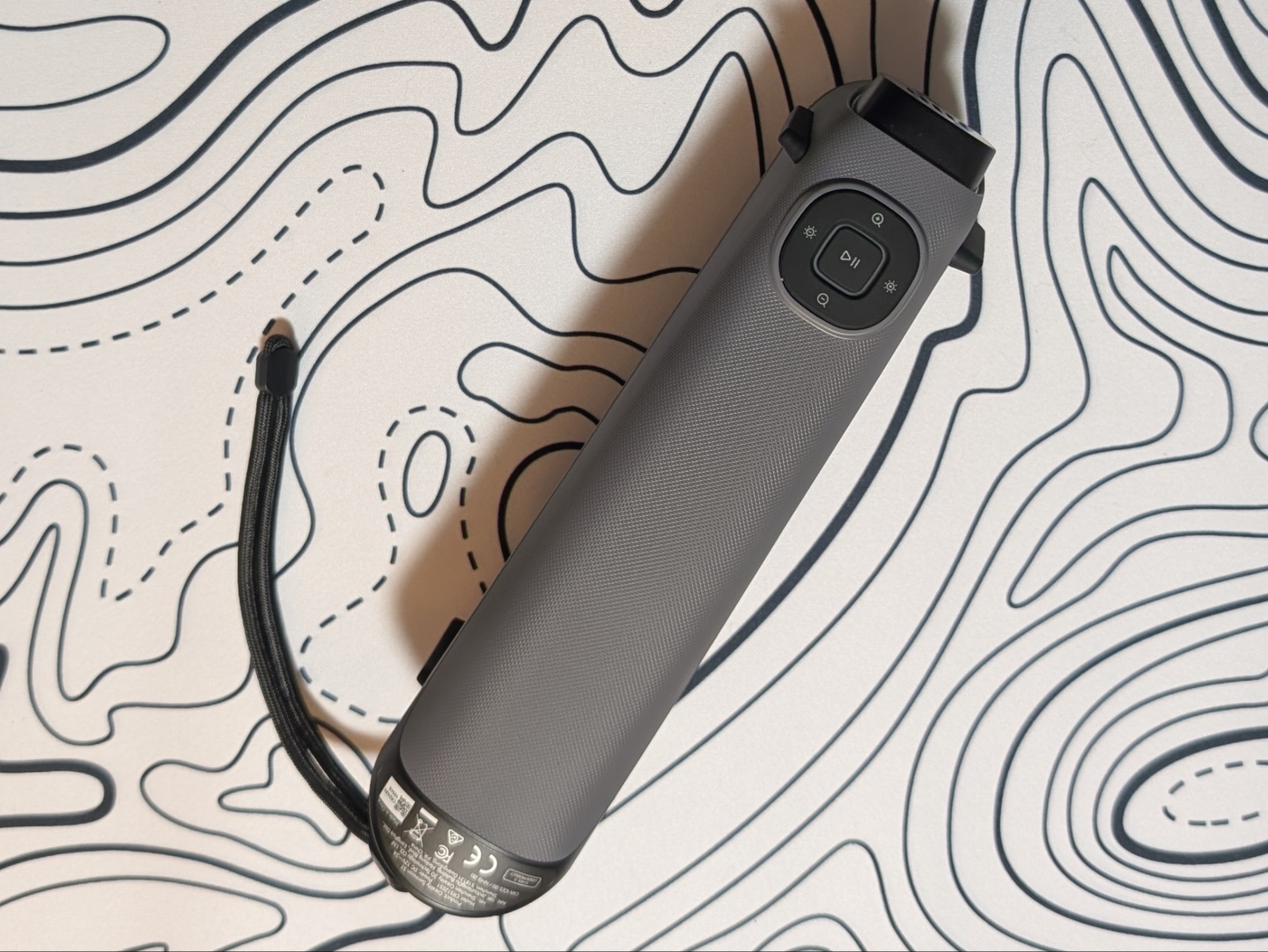

Raptor serisi 3D tarayıcıların el tipi tasarımını takip eden Creality, Sermoon S1 ile aynı form faktörünü ve genel şekli korumuştur. Elde sağlam bir his veriyor ve kauçuk tutma yeri tutmayı rahat hale getiriyor. Tarayıcının düşmemesini sağlamak için alt tarafa takılı bir askı var ama biz zaten bu sorunu hiç yaşamadık. Tarama sırasında sabit bağlantı sağlamak için alt kısımda kilitli bir USB Type-C bağlantı noktası da var.

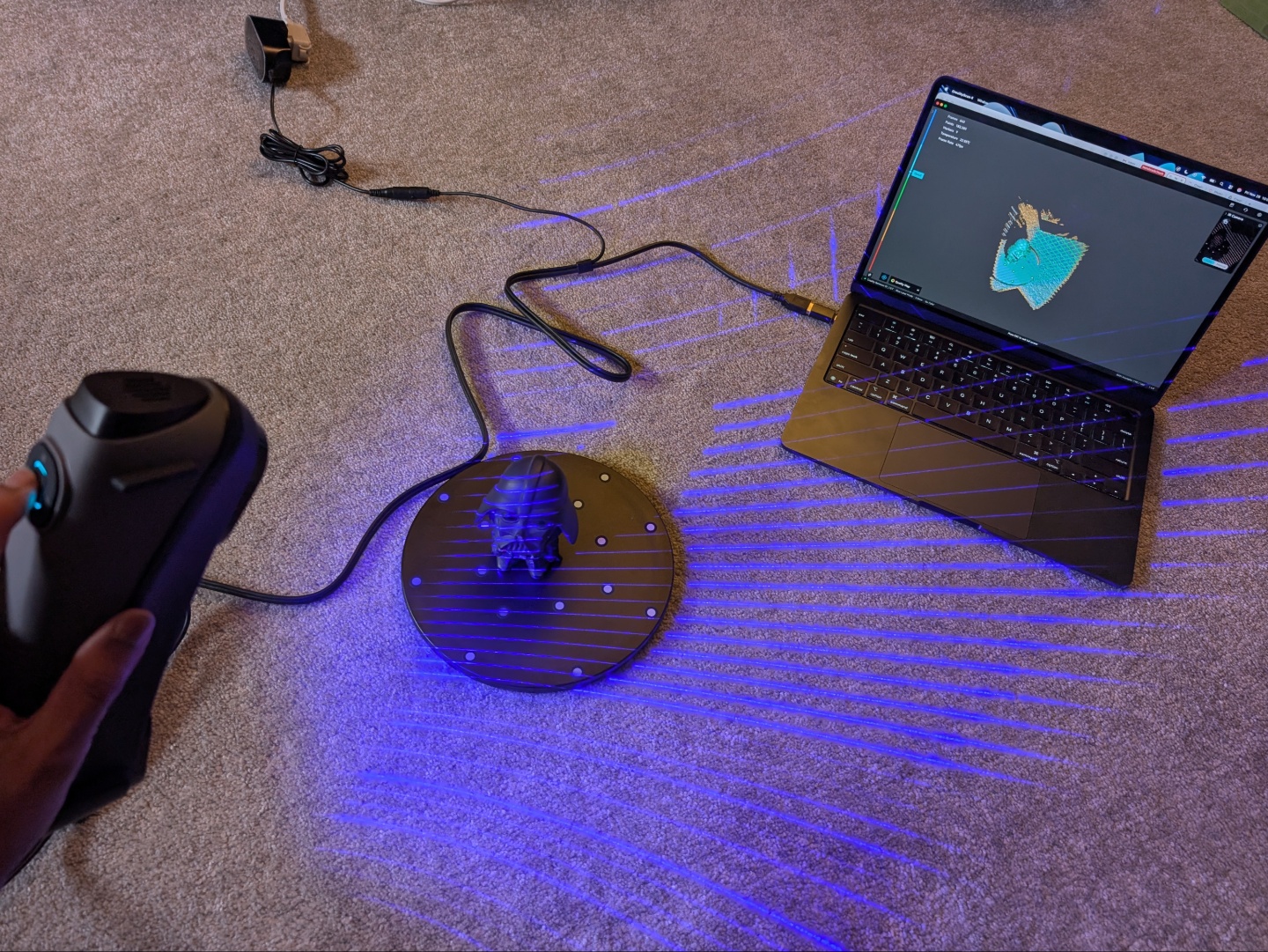

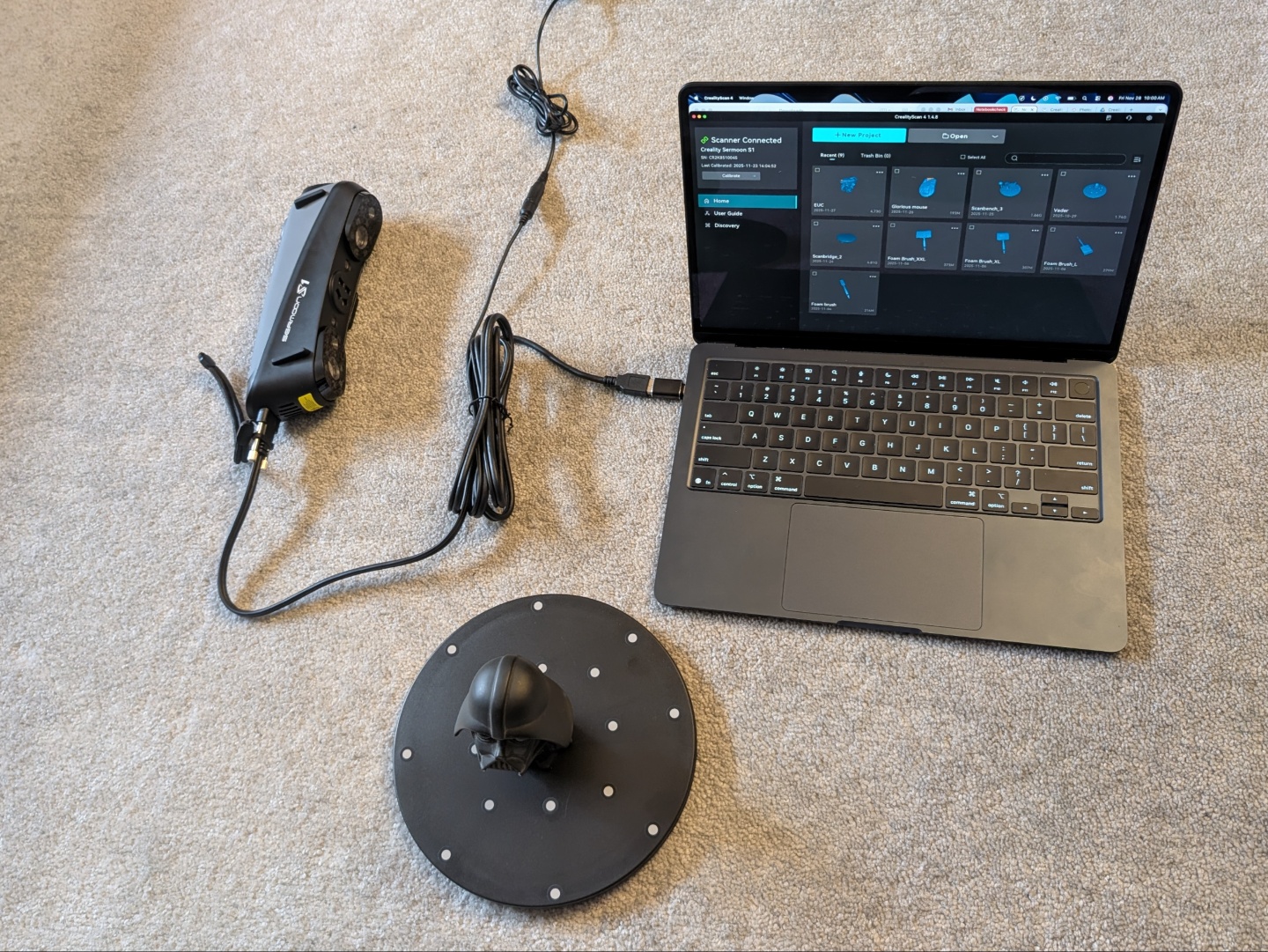

Sermoon S1'in içinde aktif soğutma vardır, bu nedenle kullanım sırasında fanın çalıştığını duyabilirsiniz. Duyulabilir ama yüksek değil, bu yüzden endişelenecek bir şey yok. Bir bilgisayara veya dizüstü bilgisayara bağlandıktan sonra, Creality Scan yazılımı kurulumun geri kalanını halleder. Tarayıcı bir USB 3.0 bağlantısı talep ediyor ve bazen bir USB 3.0 portunu USB 2.0 portu olarak algılayabiliyor. Bunun tek çözümü, bağlantı noktasını doğru bir şekilde tanıyana kadar yeniden bağlanmayı denemektir. Windows'taki test sürecinde bu sorunla birkaç kez karşılaştık, ancak M4 MacBook Air'de sorunsuz çalıştı.

Sermoon S1, Raptor serisi gibi mavi lazer ve kızılötesi veya NIR (Yakın Kızılötesi) taramaya sahiptir. Mavi lazer modu, her birinin avantajları ve eksiklikleri olan çapraz çizgiler, paralel çizgiler ve tek çizgi ile kullanılabilir (daha fazlası performans bölümünde). Çapraz çizgiler için, nesneyi aydınlatan ve ayrıntıları etkileyici bir hızla yakalayan 34 mavi lazer vardır. Yedi paralel lazer de ayrıntıları oldukça hızlı yakalar ve daha ince ayrıntılar için daha yakından taramaya olanak tanır. Tek çizgi lazeri, derinliği diğer ikisinden daha iyi aktarabildiği için delikleri ve olukları taramak için idealdir.

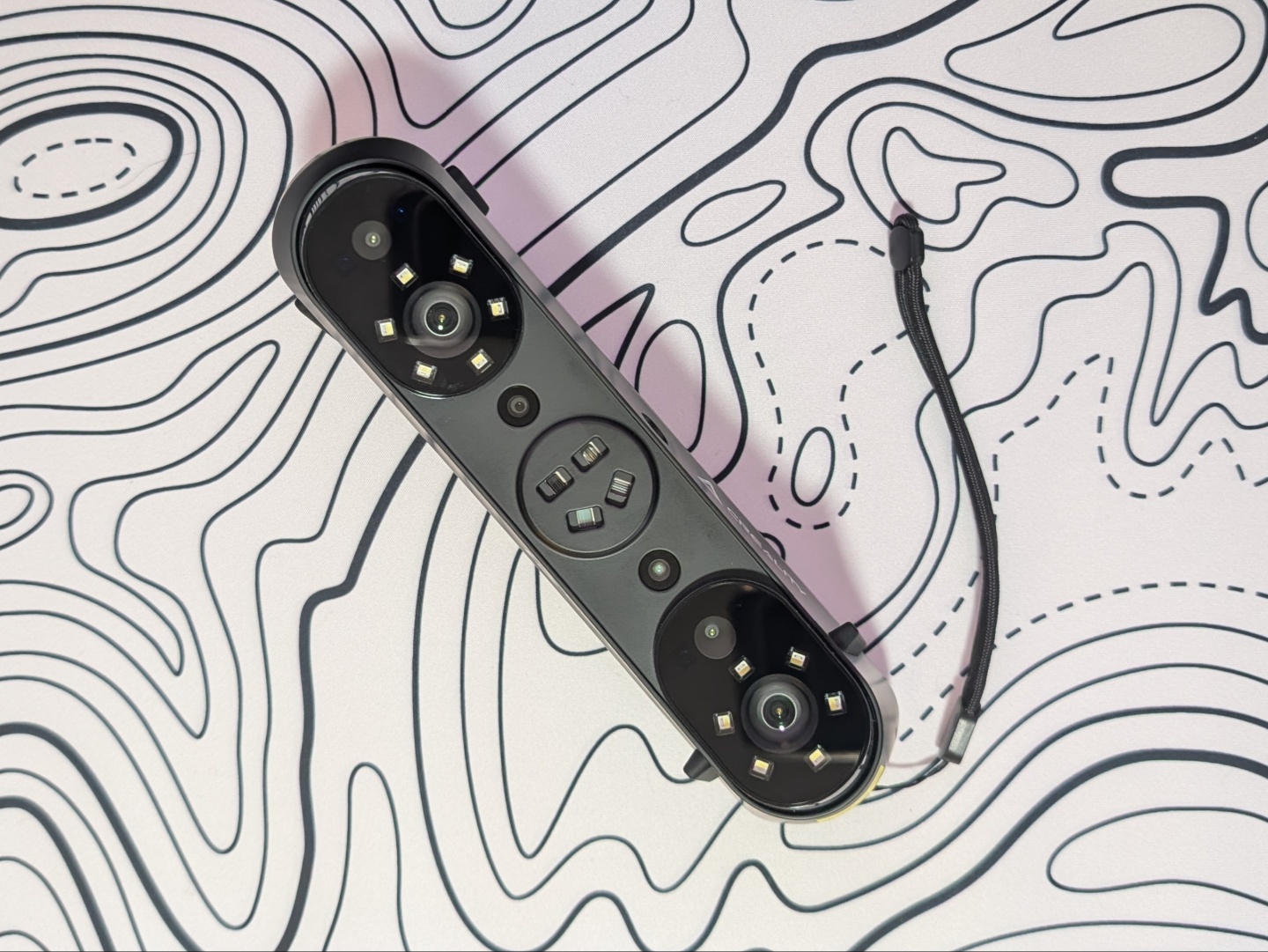

Sermoon S1, iki geniş açılı, bir renkli kamera, iki yüksek hassasiyetli kamera ve daha önce de belirtildiği gibi bir NIR kamera içeren kameralarla doludur. Dört lensli NIR tarama, büyük nesnelerin yanı sıra insan vücudunun veya parçalarının hızlı, işaretlemesiz taranmasına olanak tanır. Ayrıca gerçek dünyadaki bir nesnenin 1'e 1 sanal temsiline yeterince yakın bir renk haritası da yakalayabilir.

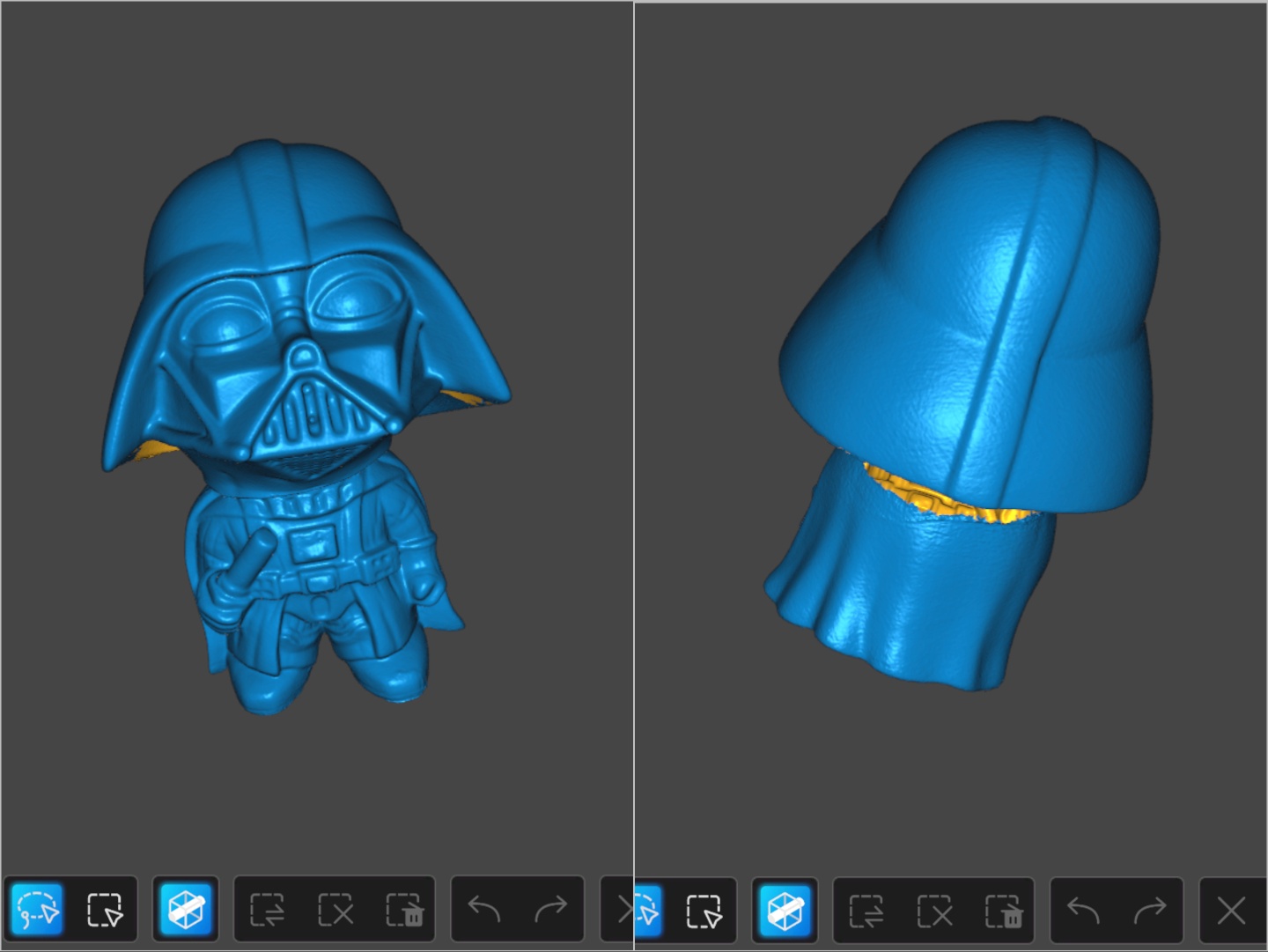

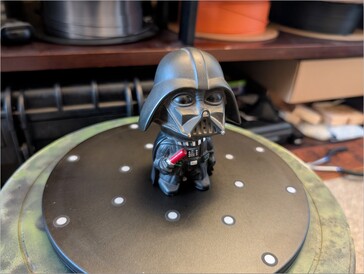

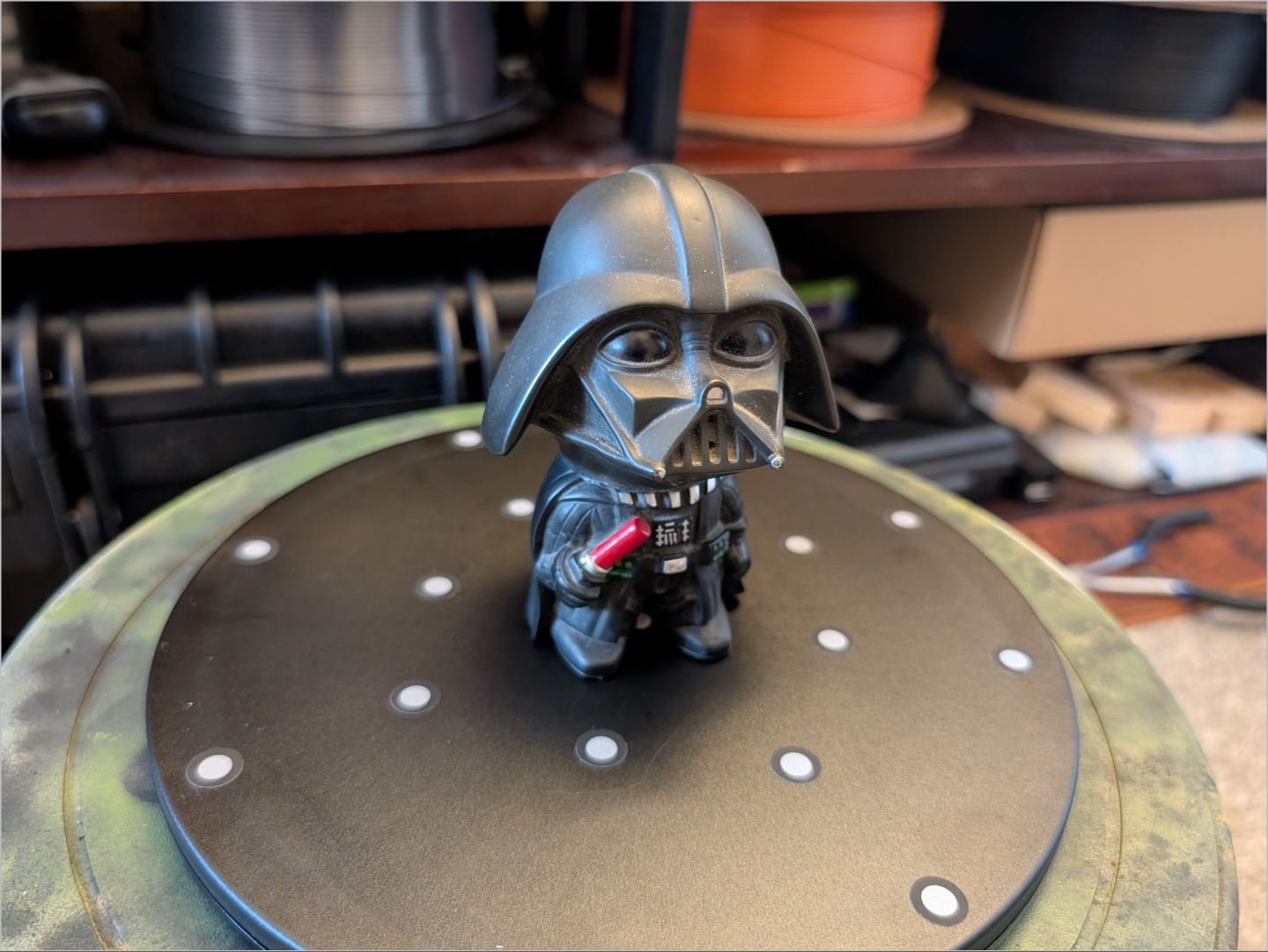

3D tarayıcıların, lazerlerin tarayıcıya geri dönmesini engelledikleri için genellikle siyah nesneler ve yansıtıcı nesnelerle mücadele ettiği bilinmektedir. Performans bölümündeki bazı taramalarda görüldüğü gibi Sermoon S1, yeterli sayıda işaretleyici yerleştirildiğinde siyah nesnelerle iyi sonuç veriyor.

Sermoon S1 3D tarayıcı 90 FPS'ye kadar tarama hızına sahiptir, ancak bu bağlı olduğu sistemin özelliklerine bağlıdır. İlk bağlantılarda, Creality Scan yazılımı aynı şeyi belirlemek için bir performans testi yapar. M4 MacBook Air'in mavi lazer modunda 57 FPS'ye kadar ve kızılötesi modunda 30 FPS'ye kadar "Ortalama PC performansına" sahip olduğunu bildirdi. Scan Bridge üzerinden kablosuz bağlantı, bunu sırasıyla 45 FPS ve 20 FPS ile sınırlar.

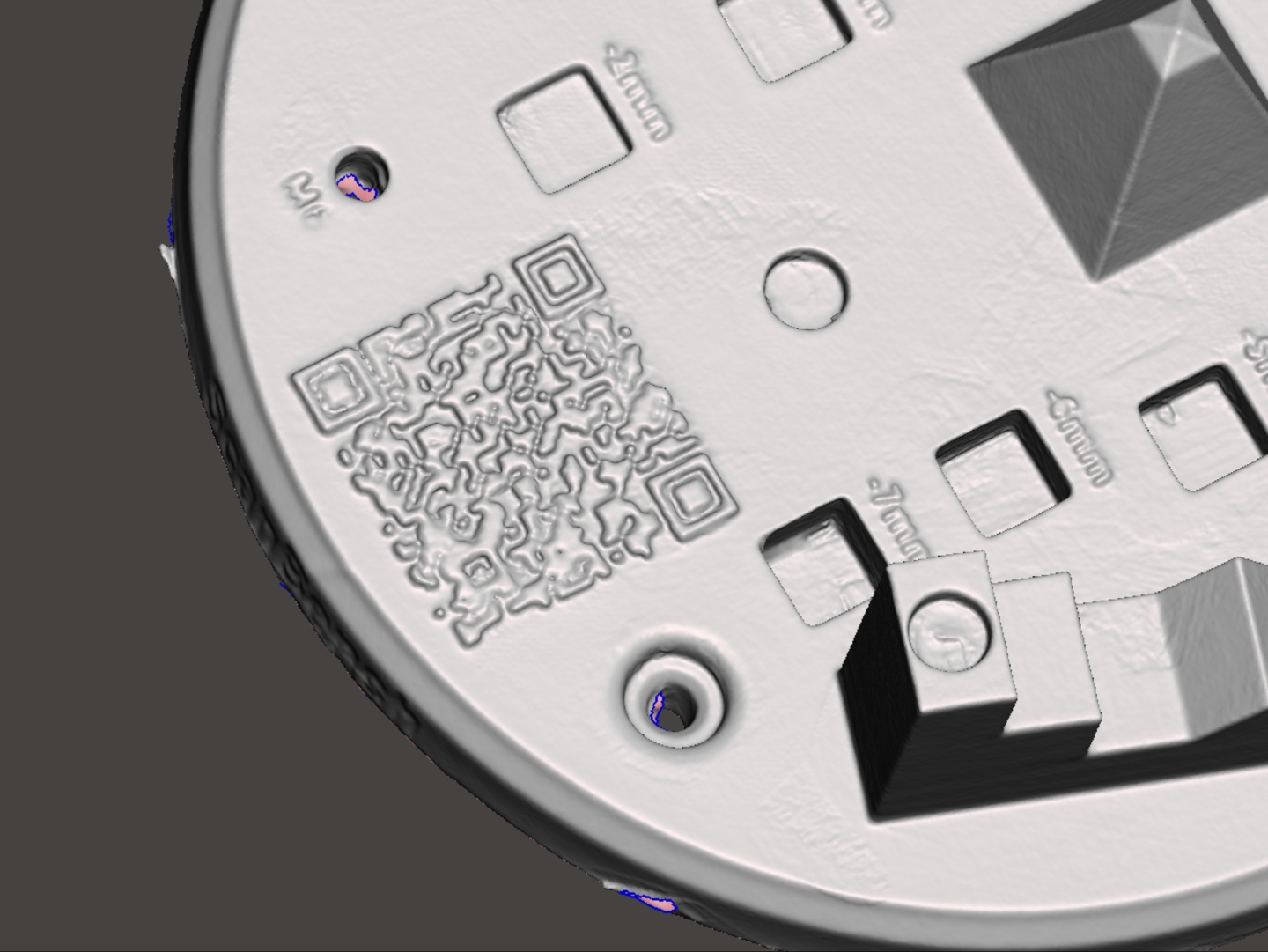

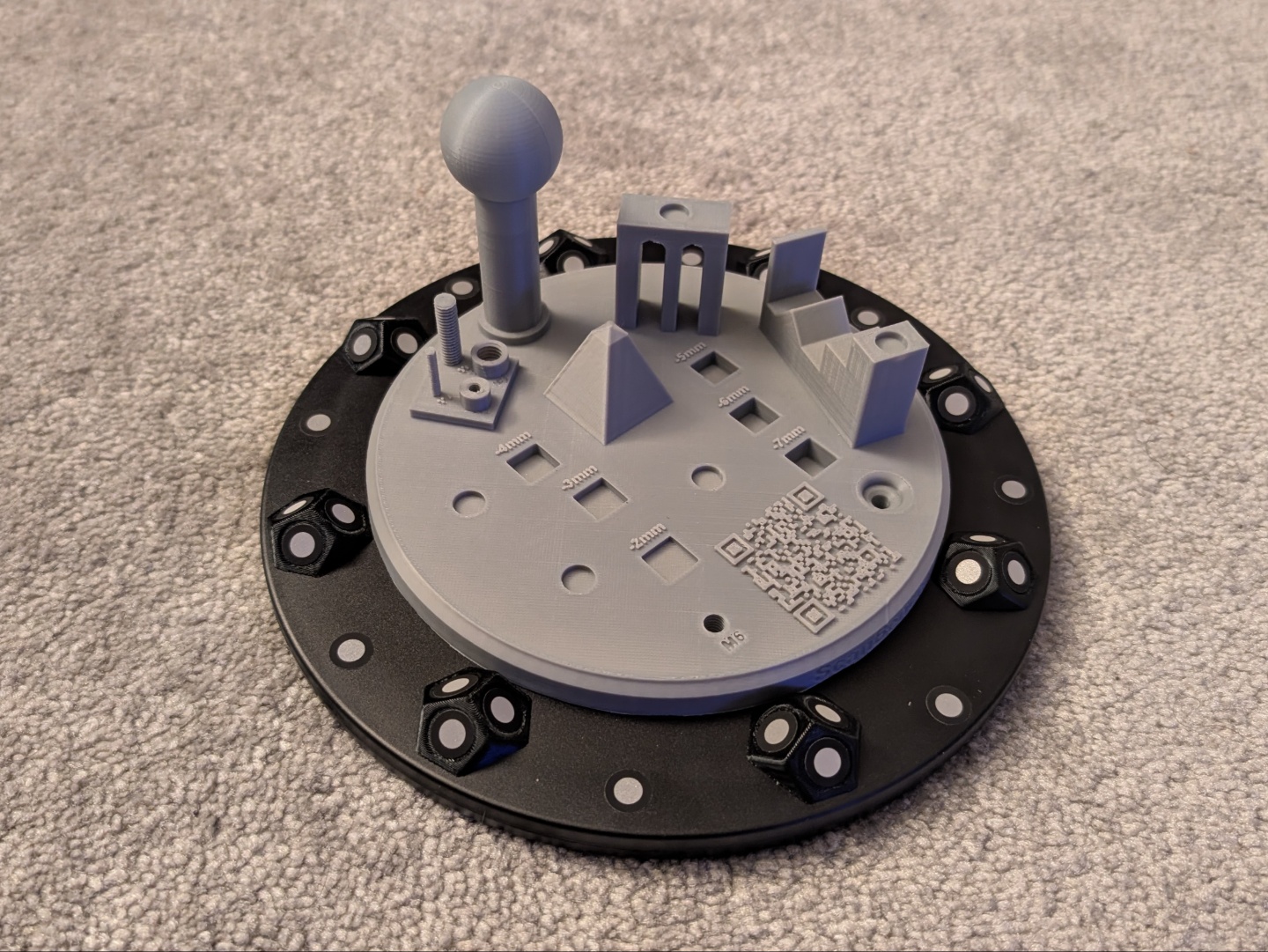

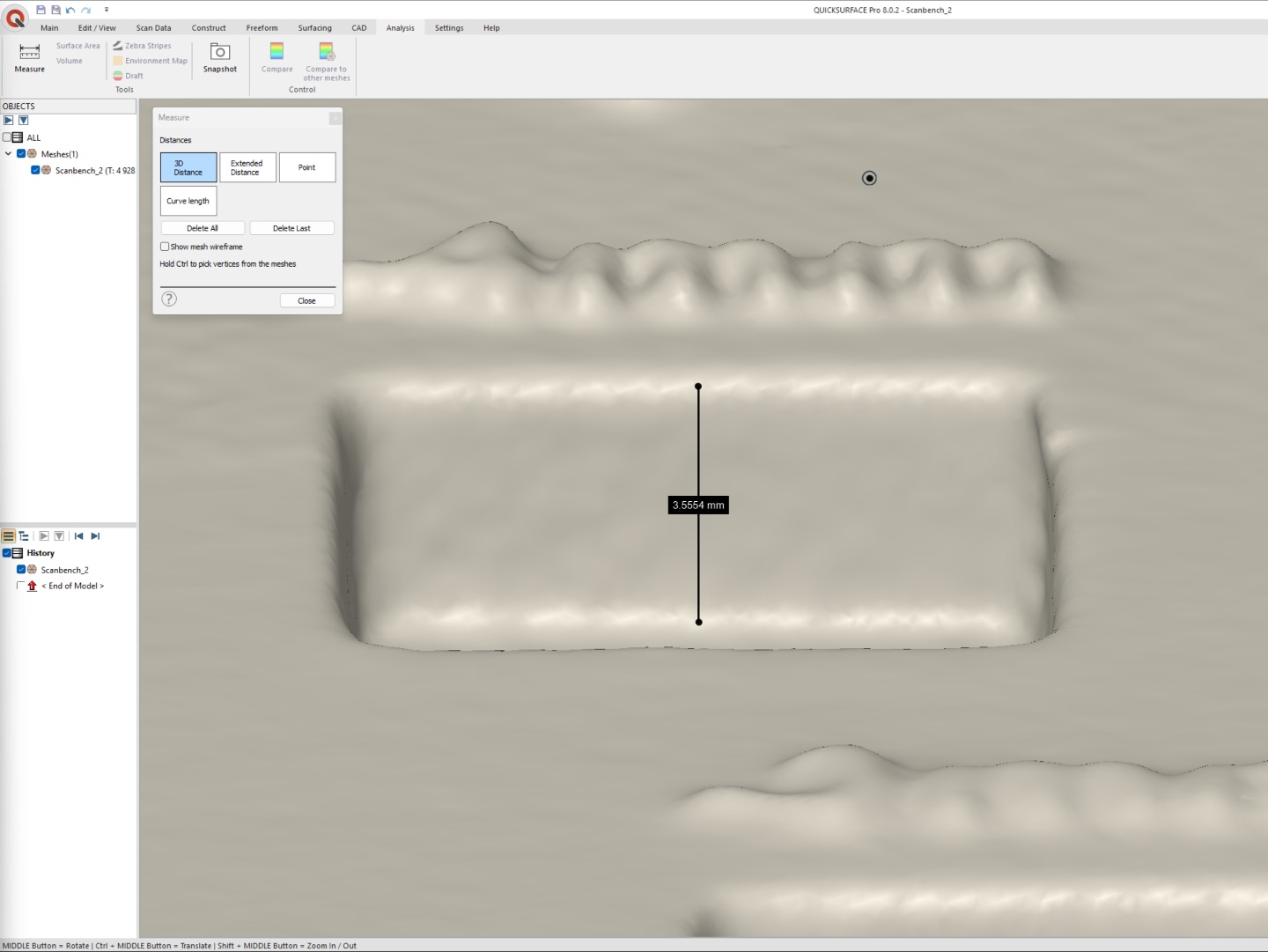

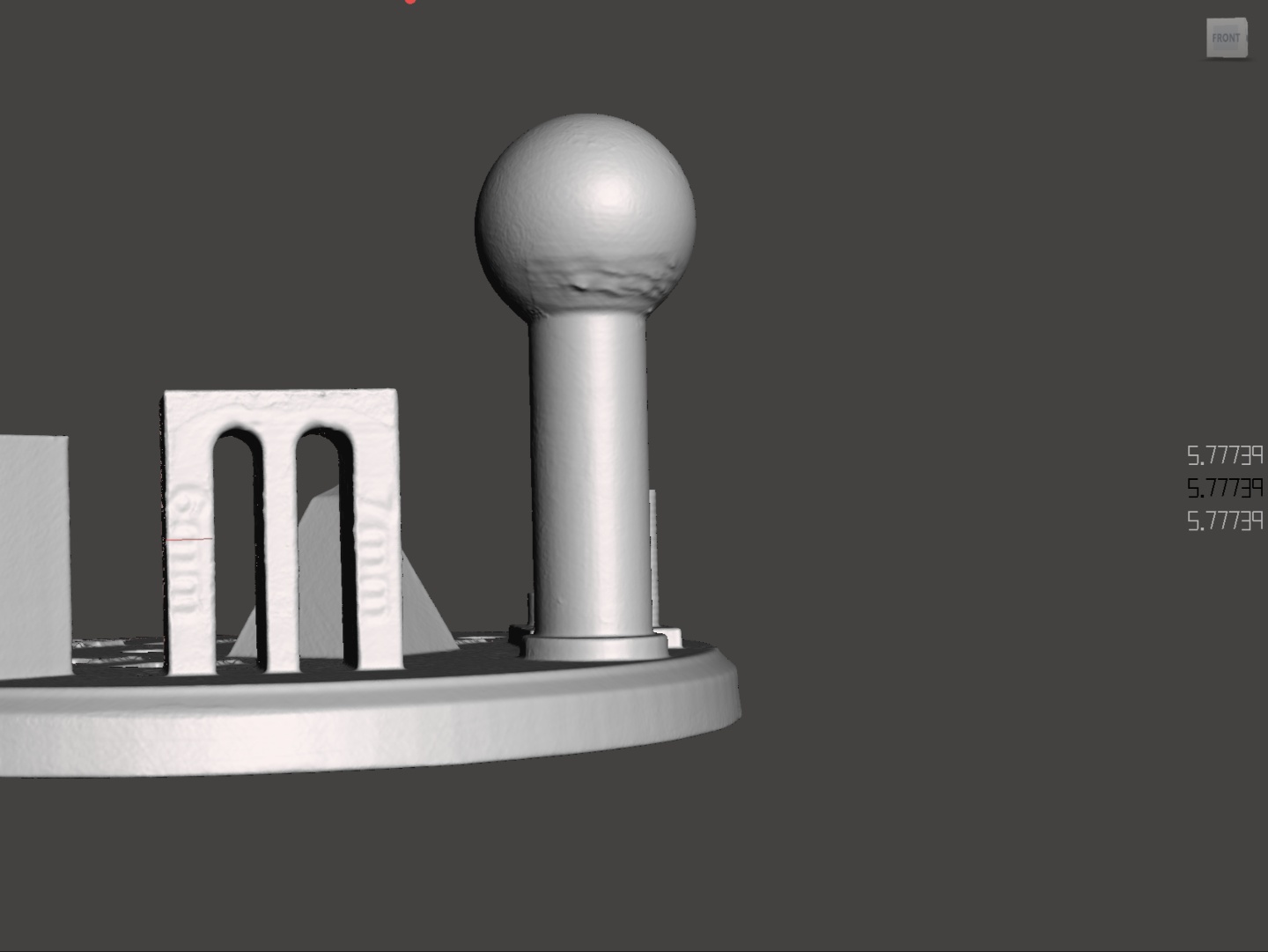

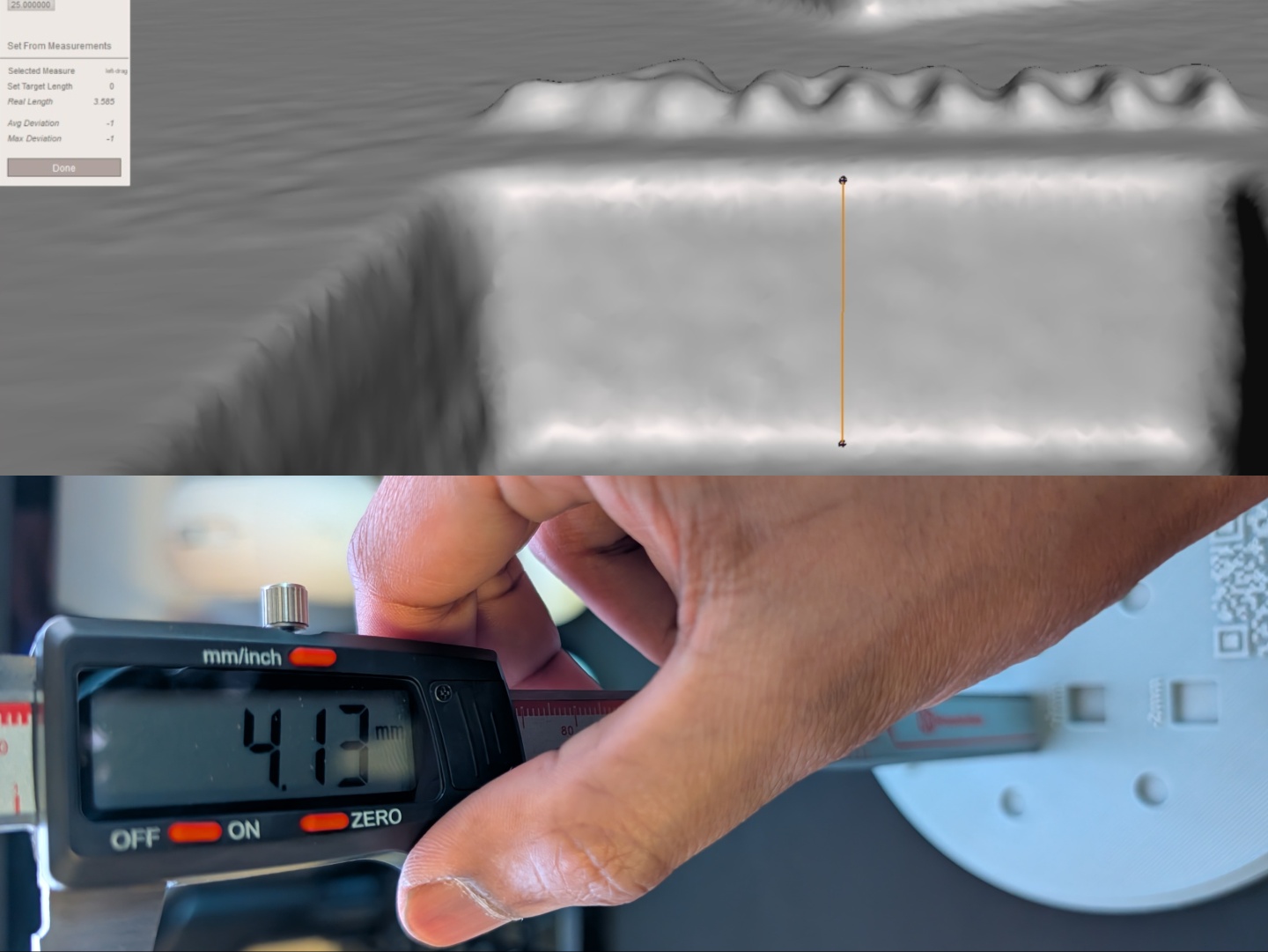

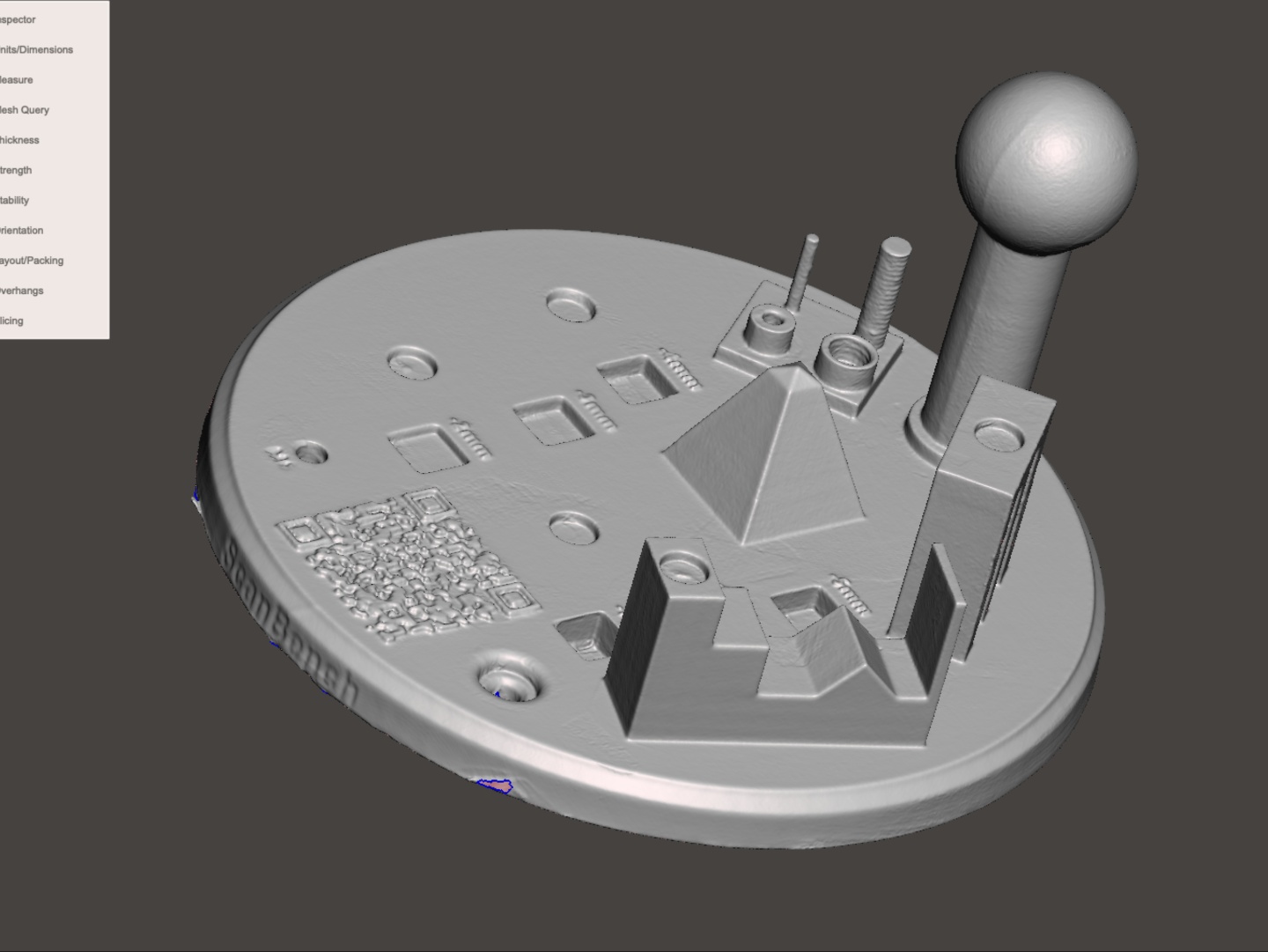

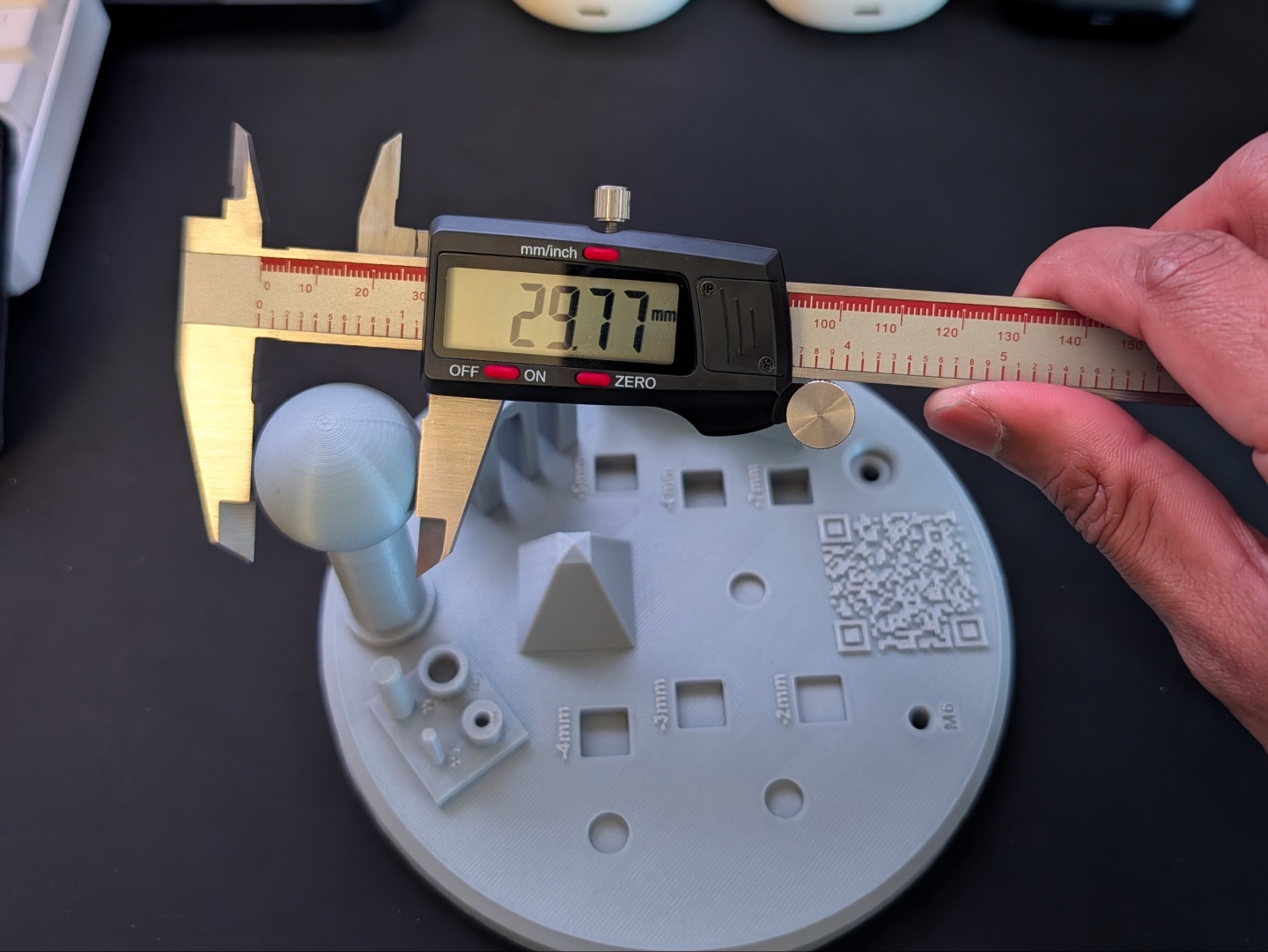

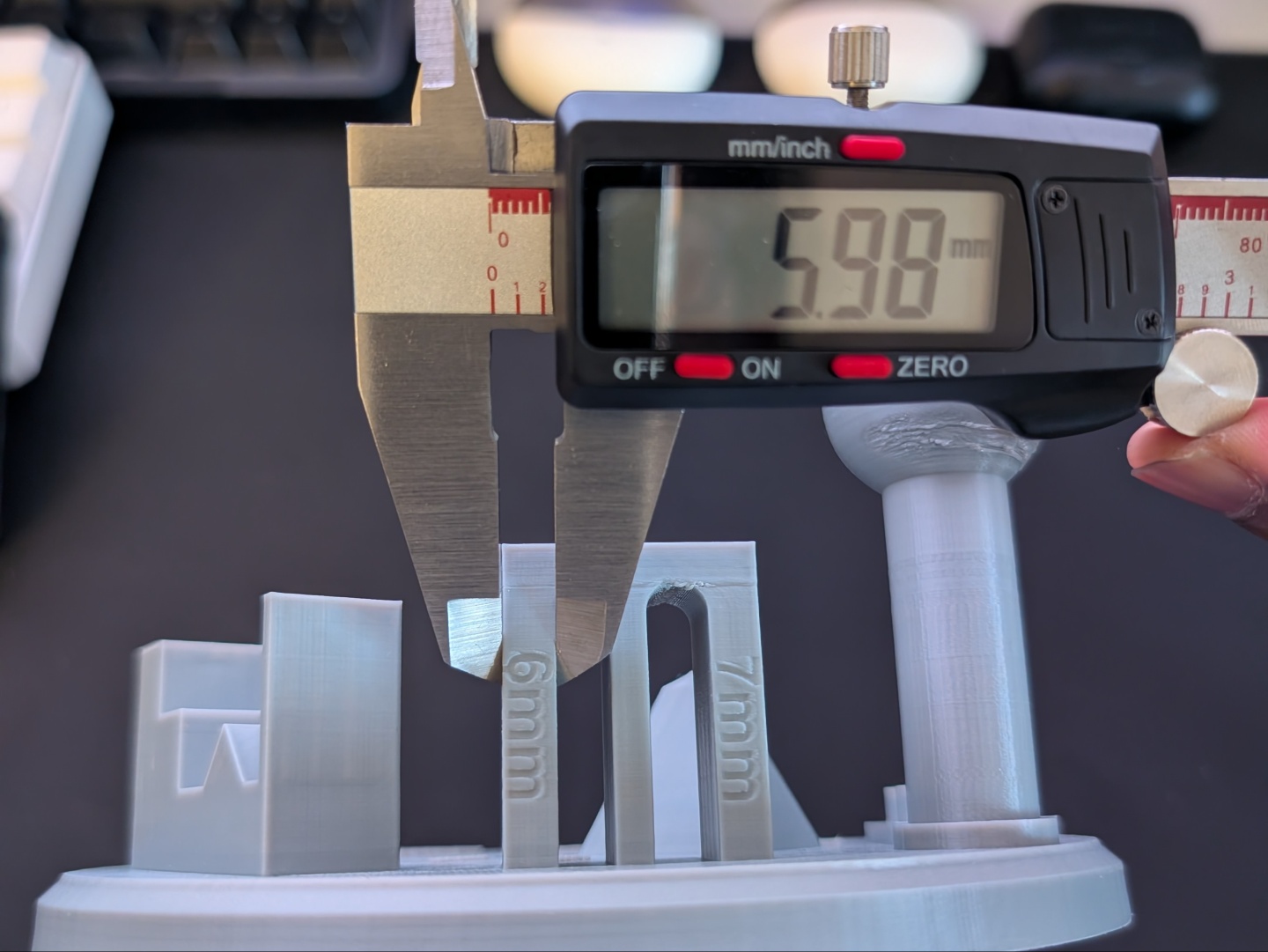

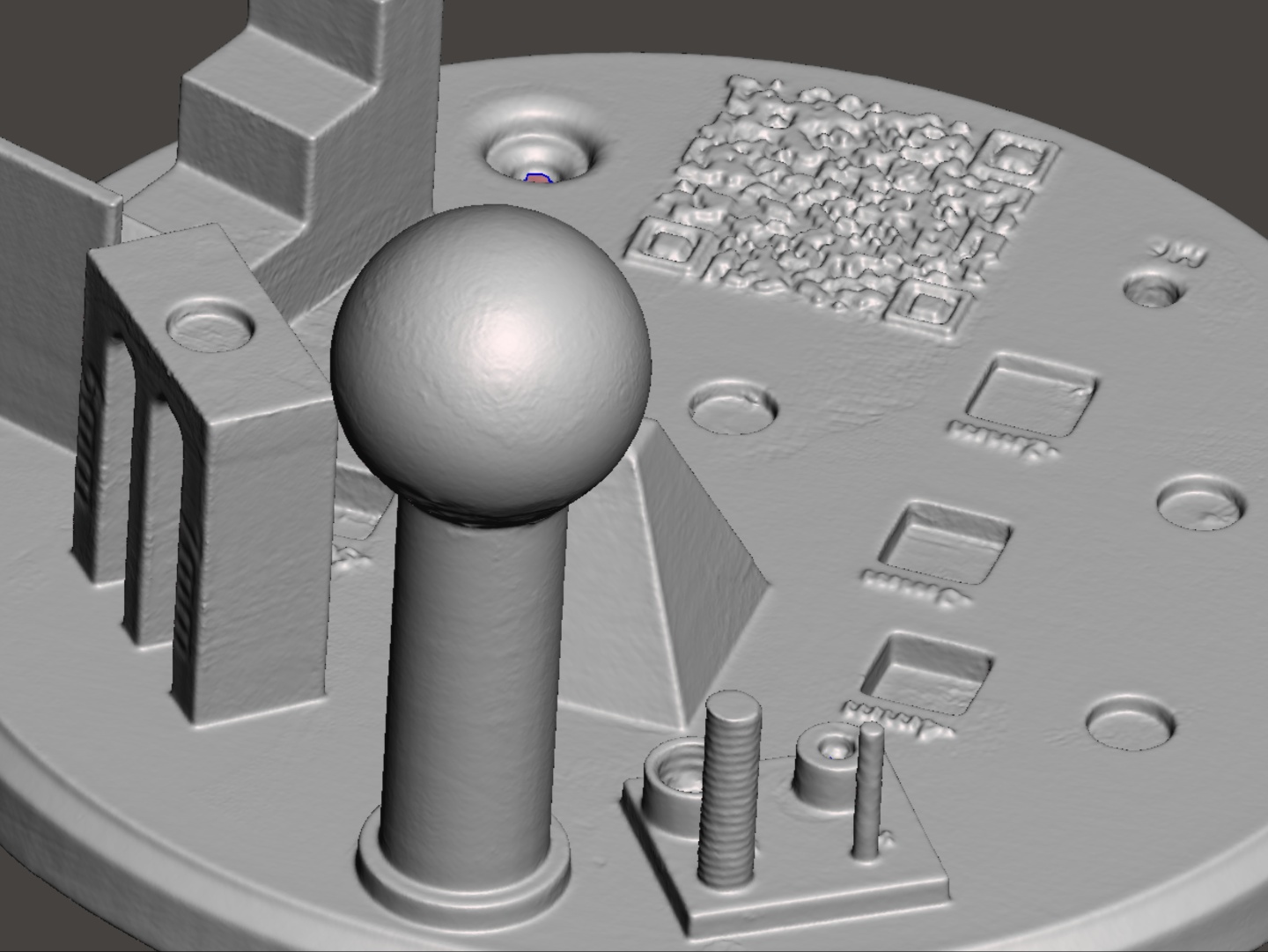

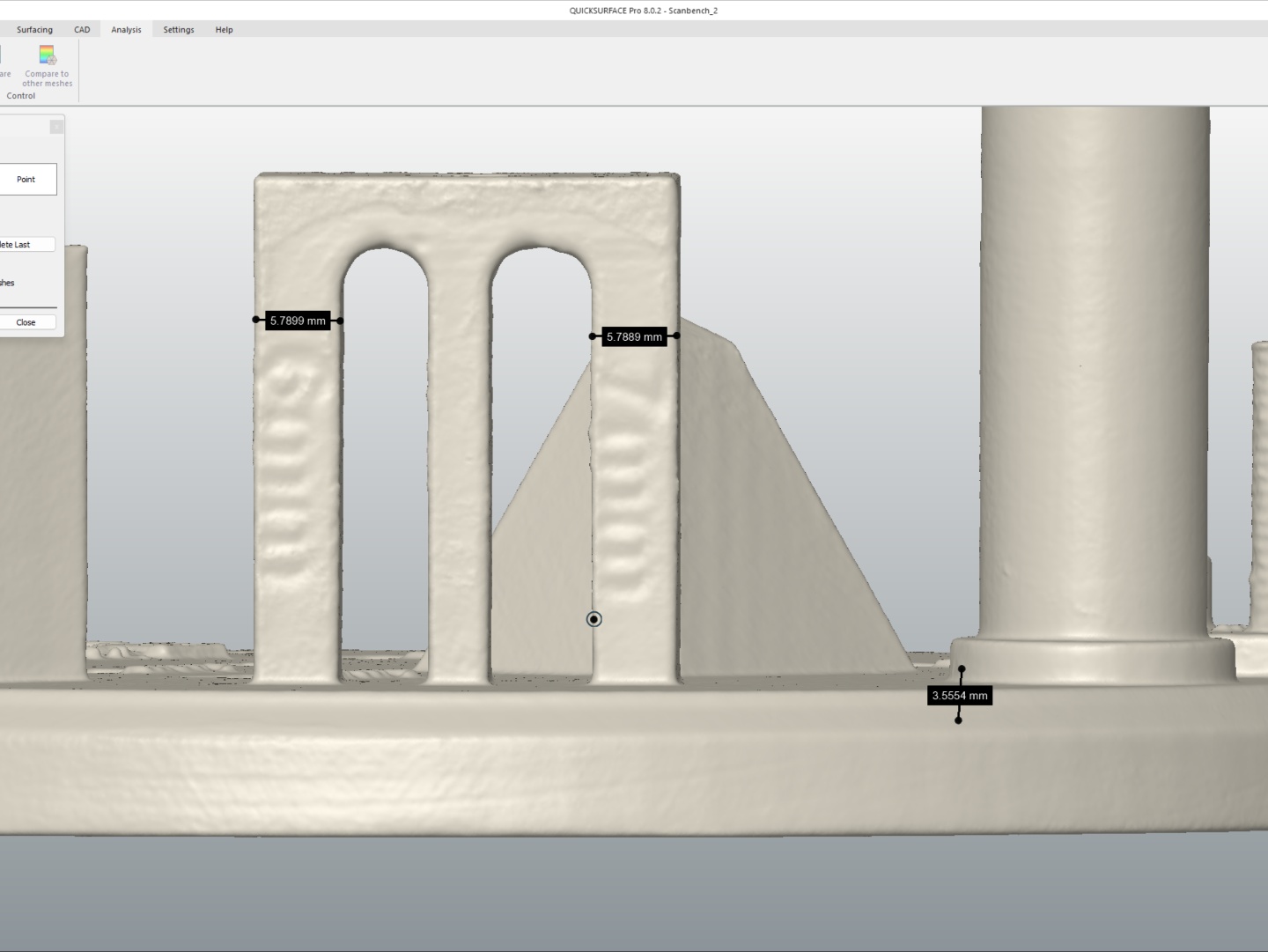

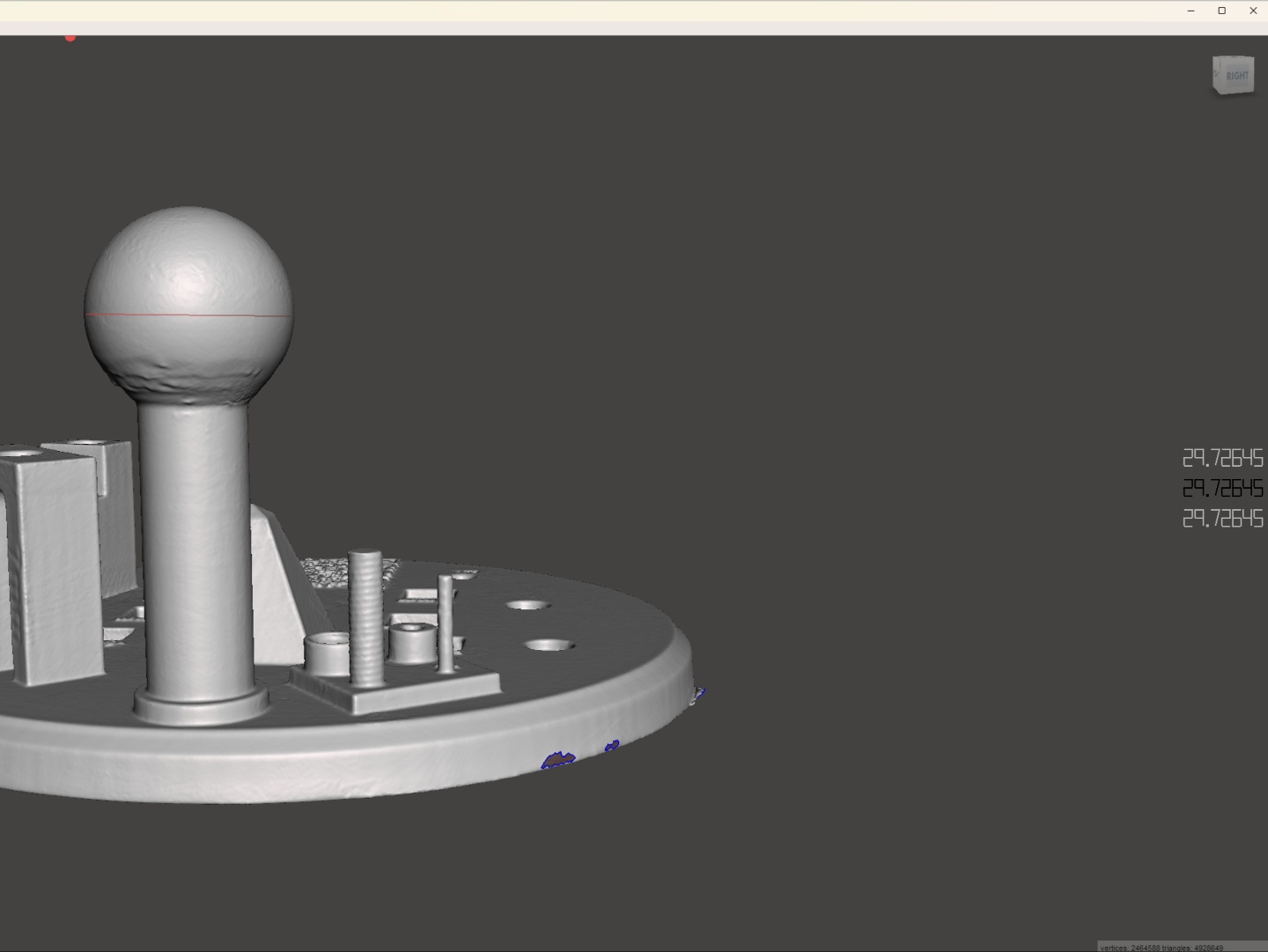

Sermoon S1'in doğruluğunu ve kullanışlılığını birkaç farklı uygulama ile test ettik. 3D baskılı Scanbench ( Makerworld adresinde 'mairyjulien' tarafından tasarlanmıştır) tarayıcıyı test etmek için oldukça fazla yöne sahiptir. Üç mavi lazer modunun bir kombinasyonunu kullanarak tarayıcı tarafından oluşturulan 3D modelin ölçümlerini belirlemek için MeshMixer ve QuickSurface kullandık. Sermoon S1 çoğu fasette 0,30 mm'nin altında sapmalar gösterdi. Bununla birlikte, varyans 0,50 ila 0,60 mm aralığında olduğu için derinlik detayında daha fazla zorlandı. Scanbench'teki top 0,02 mm ila 0,04 mm doğruluk aralığındaydı ancak diğer ölçümler daha yüksek varyans gösterdi. Ayrıca bazen tarama sırasında mavi lazerin otomatik modda çok parlak olduğunu ve bunun da taramada artefaktlara yol açtığını fark ettik. Neyse ki Creality Scan 4, işleme sırasında bu artefaktları ortadan kaldırmak için iyi bir iş çıkarıyor. Geride kalan her şey manuel olarak kolayca kaldırılabilir.

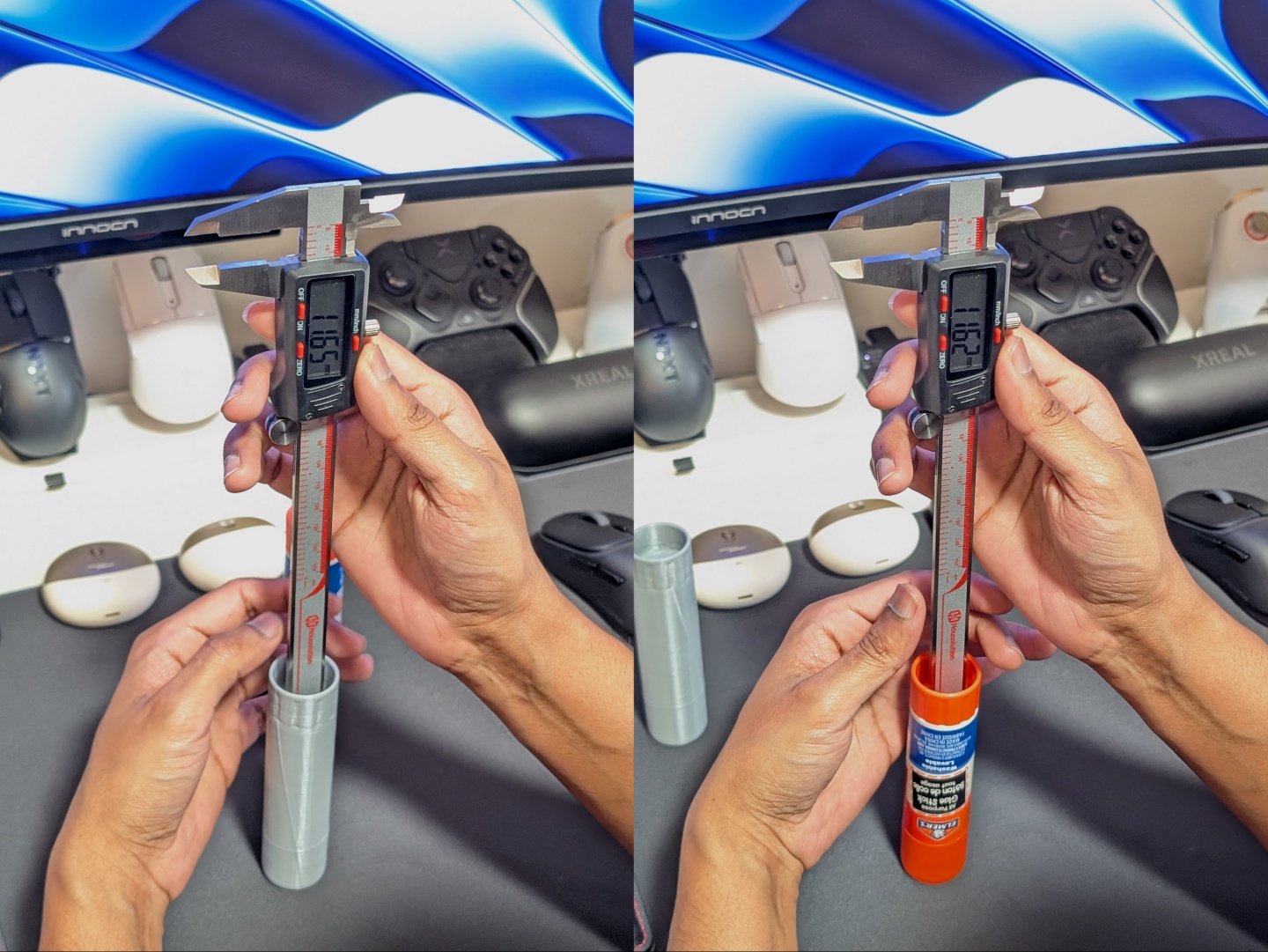

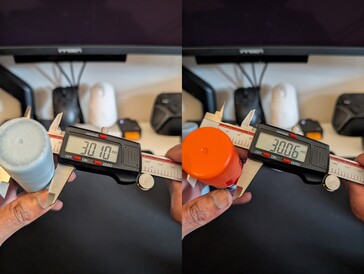

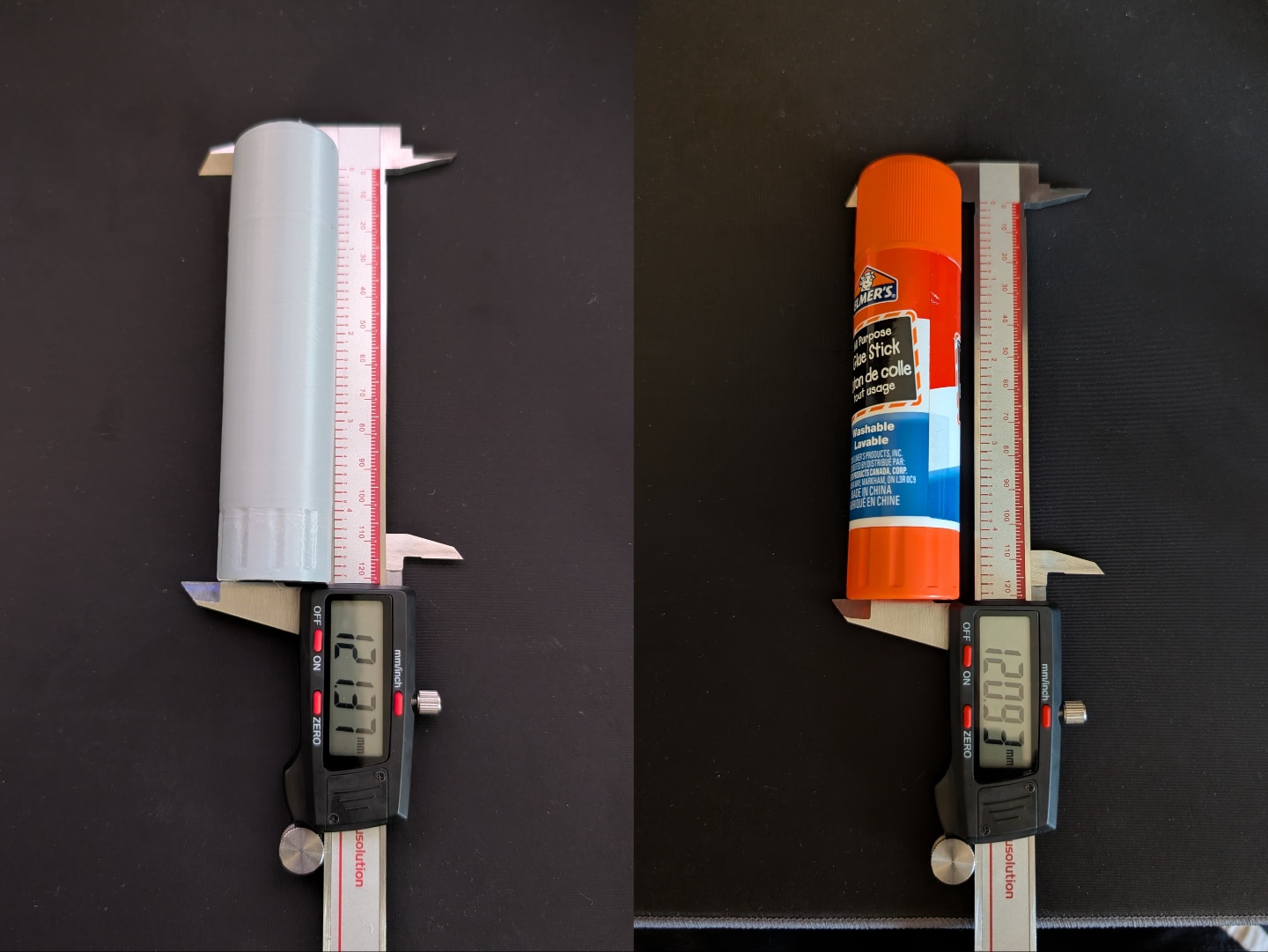

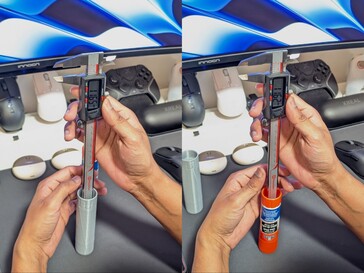

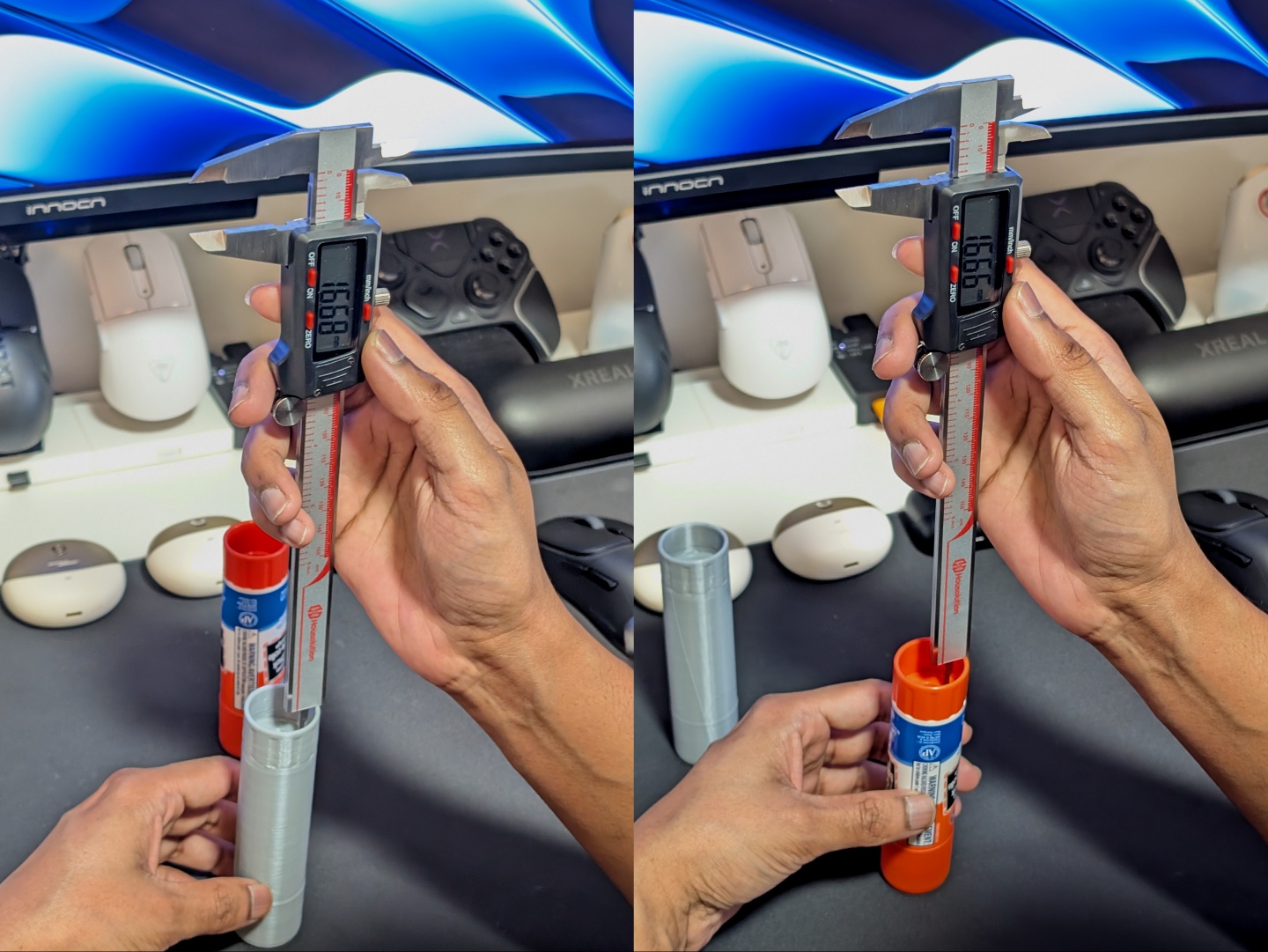

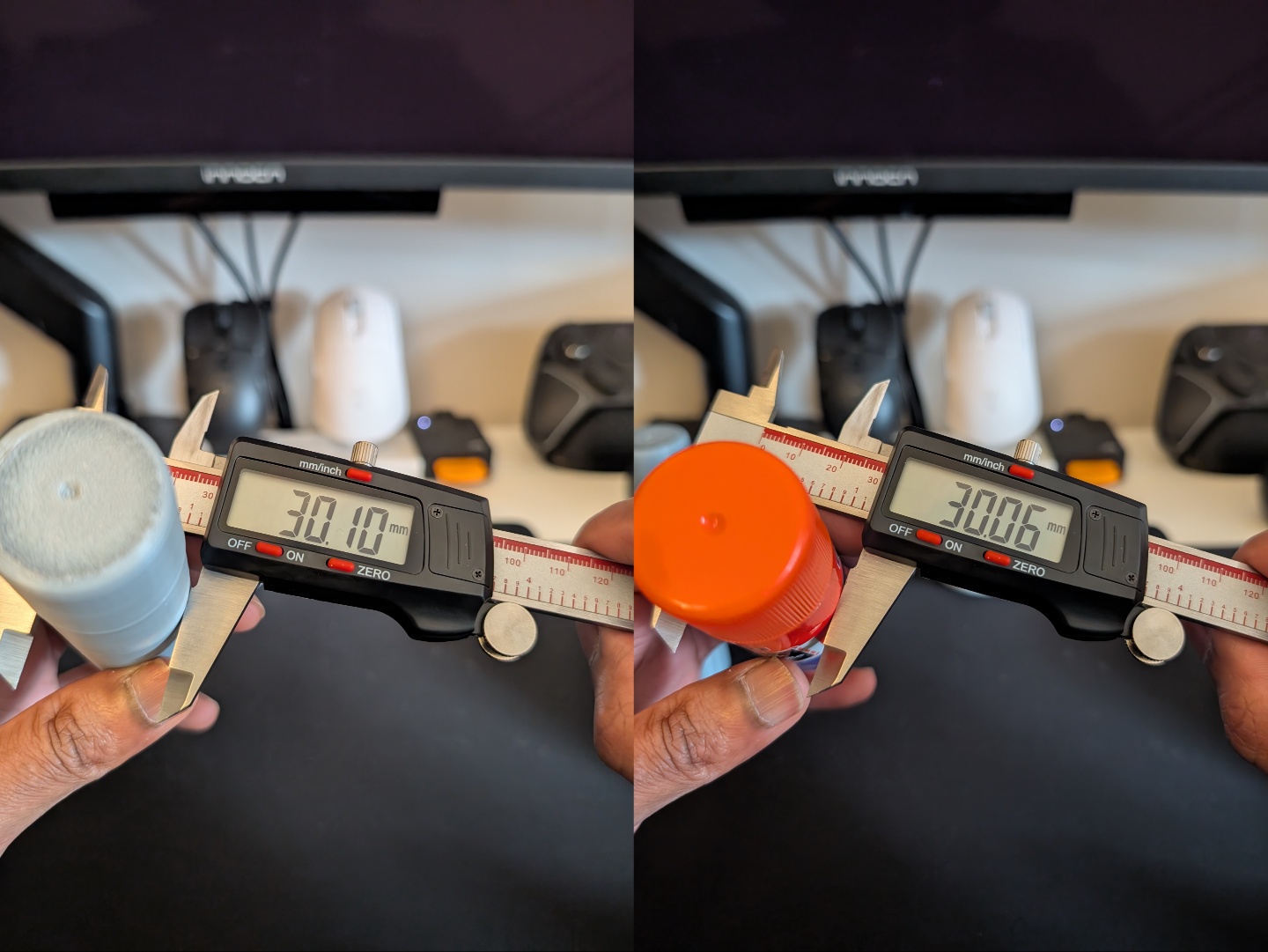

Bununla birlikte, sonuçlar bireysel şekiller ve nesnelerle çok daha doğruydu. Tutkal çubuğu paralel ve tek lazer kombinasyonu kullanılarak tarandı ve ardından 3D olarak basıldı. Aşağıdaki resimlerde görülebileceği gibi, sığ kısım talep edilen doğruluk içindeyken, daha derin kısım 0,03 mm sapma gösterdi. Baskıda 0,2 mm'lik bir kenar katmanı olduğu düşünüldüğünde çap 0,04 mm, yükseklik ise 0,24 mm'dir.

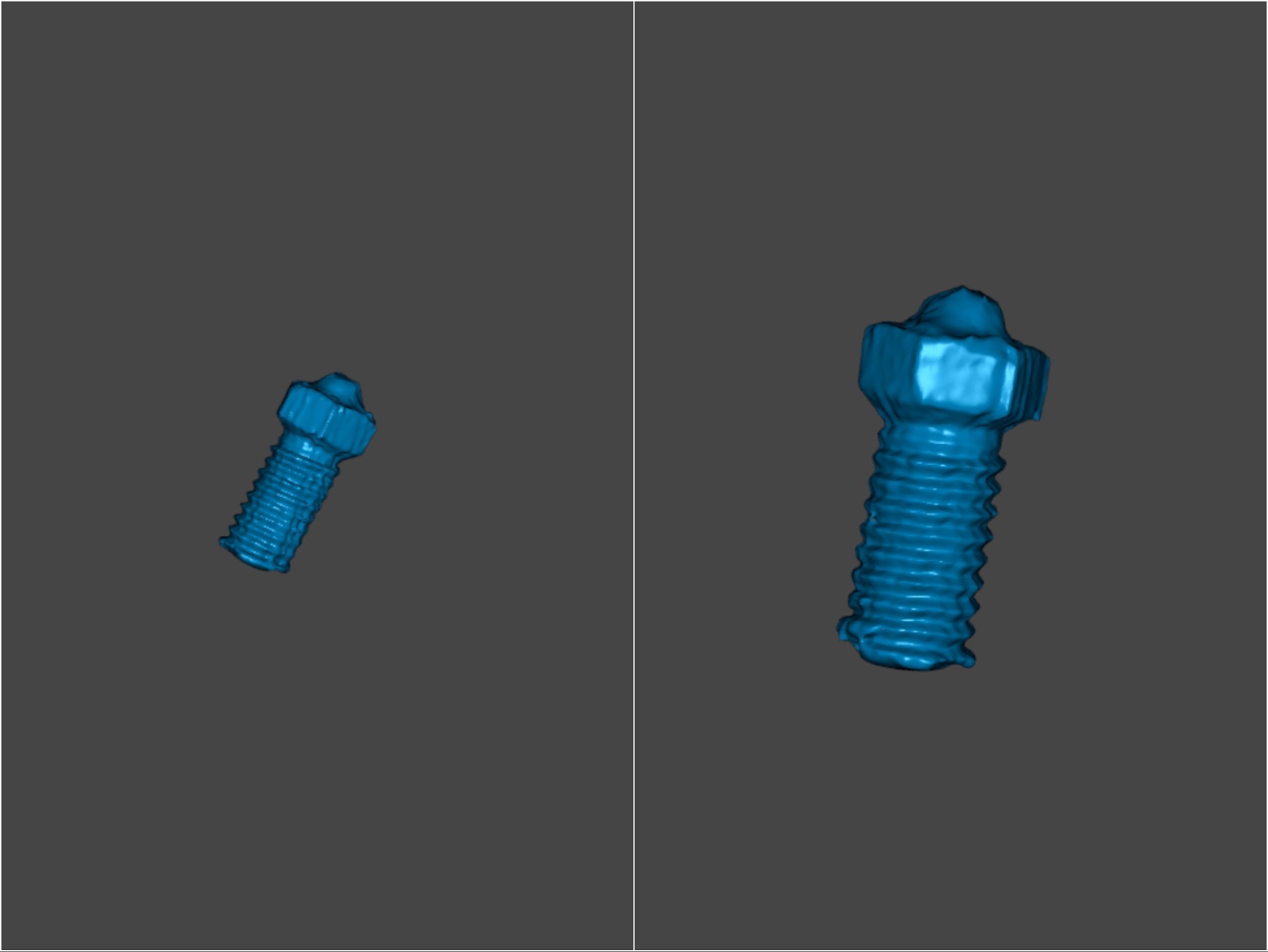

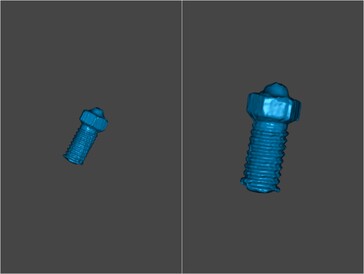

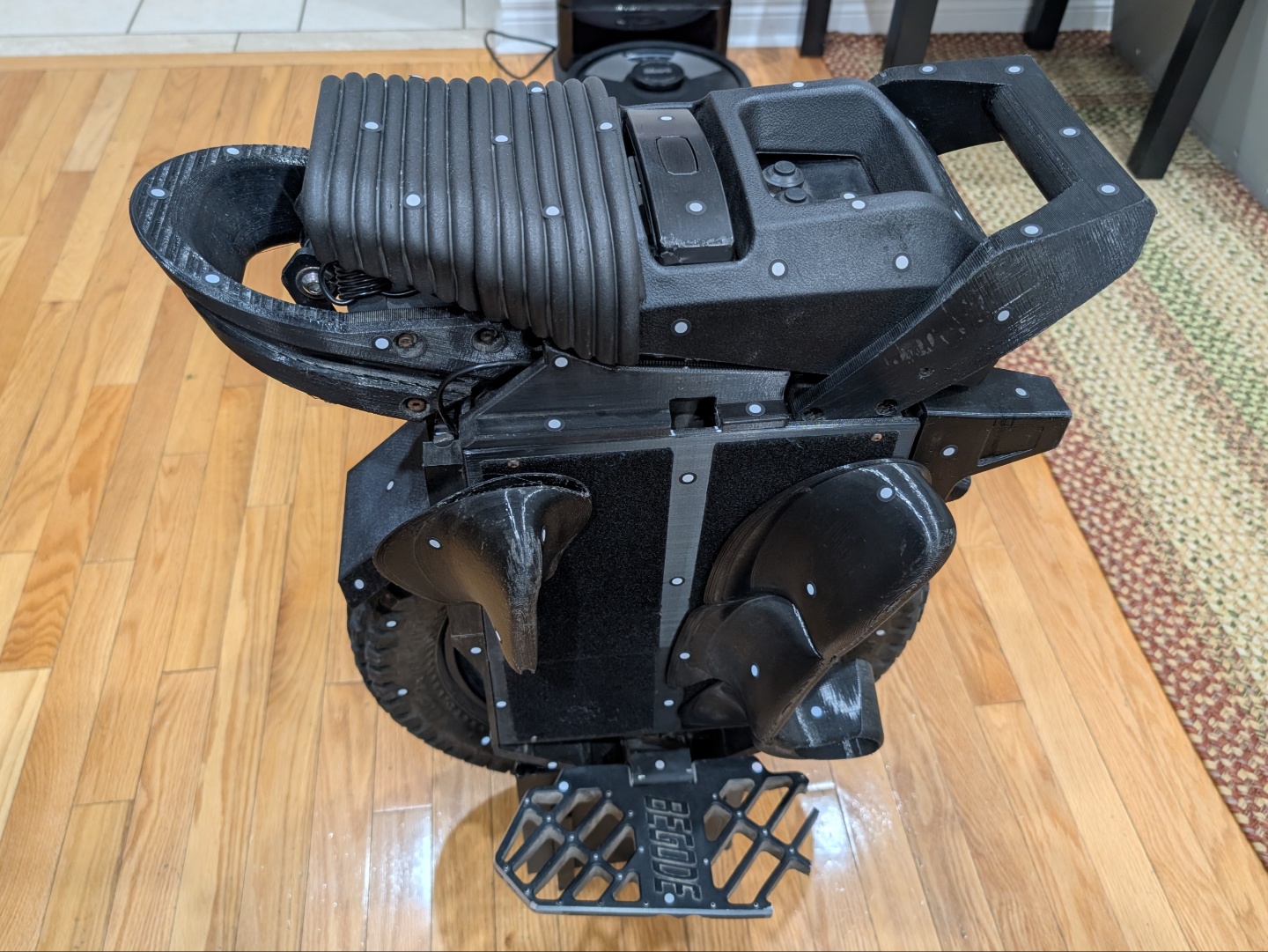

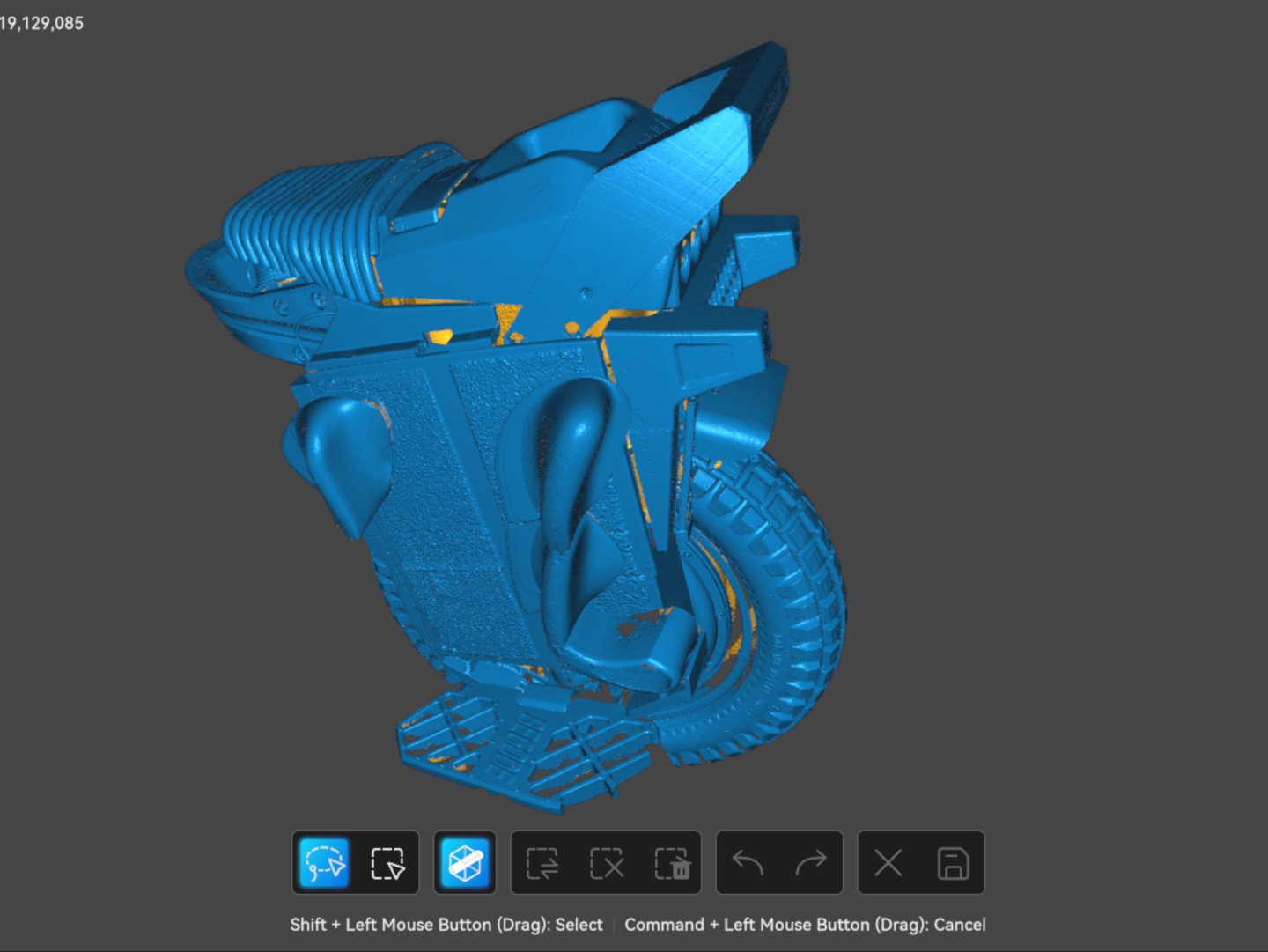

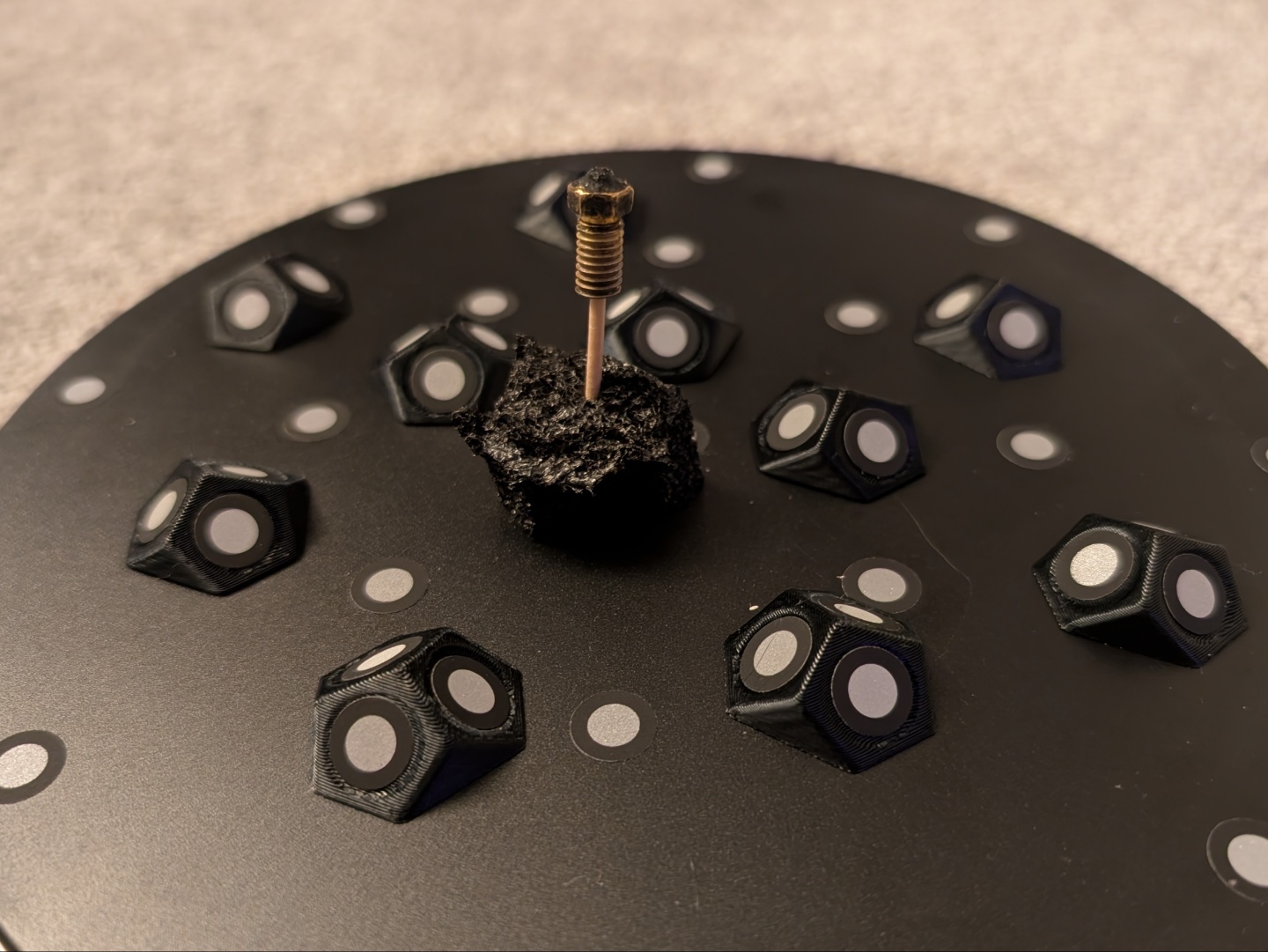

Daha küçük bir tarama için 3D yazıcıdan çıkan kırık bir nozul kullandım ve Sermoon S1 dişlerdeki bazı ayrıntıları kaybetmiş gibi görünüyordu. Daha büyük bir tarama için, çapraz çizgi modunu kullanarak bazı yansıtıcı parçalara sahip çoğunlukla siyah bir Elektrikli Tek Bisiklet (EUC) taradım. İlk taramayı üretmek 10 dakikadan az sürdü, bu da işaretleyicileri yapıştırmanın ne kadar sürdüğüyle ilgiliydi. Böylece, 20 dakikanın altında bir sürede işleme hazır bir tarama oluşturuldu. Füzyon ve ağ işleme Macbook Air'de beş ila yedi dakika daha sürdü.

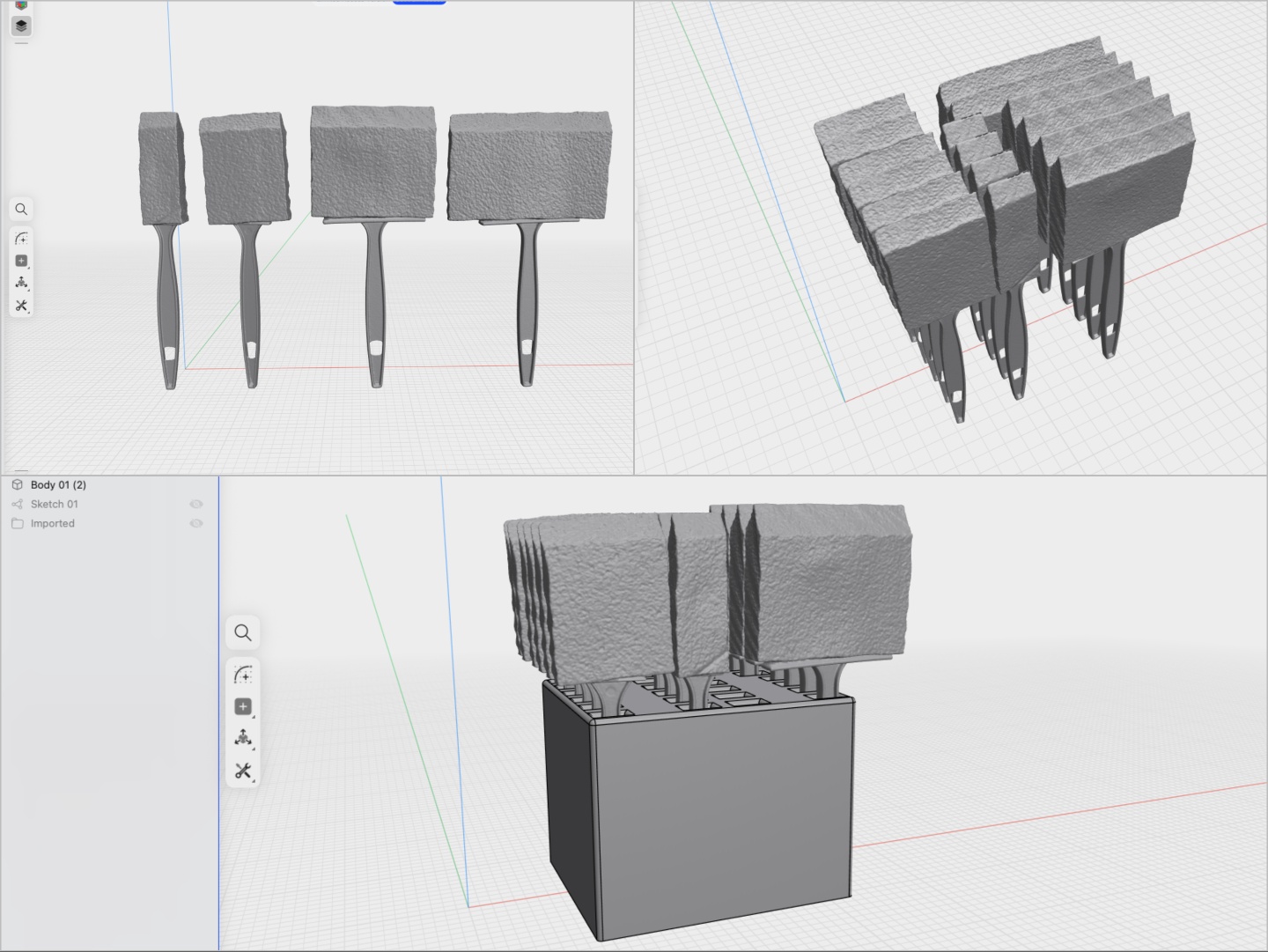

Daha pratik ve organizasyonel kullanımlar için, etrafta duran bazı örgü fırçalar için bir tutucu tasarlayabildim. Farklı boyutlardaki fırçaların 3D modeline sahip olmak, tasarım gereksinimlerime göre 3D bir alanda nasıl görüneceklerini görselleştirmeme yardımcı oldu. Creality Scan, diğer 3D tarama yazılımları gibi, taranan iki yarının tam bir model için birleştirilebildiği bir hizalama özelliğine sahiptir. Bu, fırçalar için doğru 3D modeller oluşturulmasına yardımcı oldu. Daha sonra, söz konusu farenin altını tarayarak masamı düzenlemek için bir fare standı için hızlı bir tasarım yapabildim ve 30 dakikadan kısa bir sürede taramadan tasarıma ve basılı bir prototipe sahip oldum.

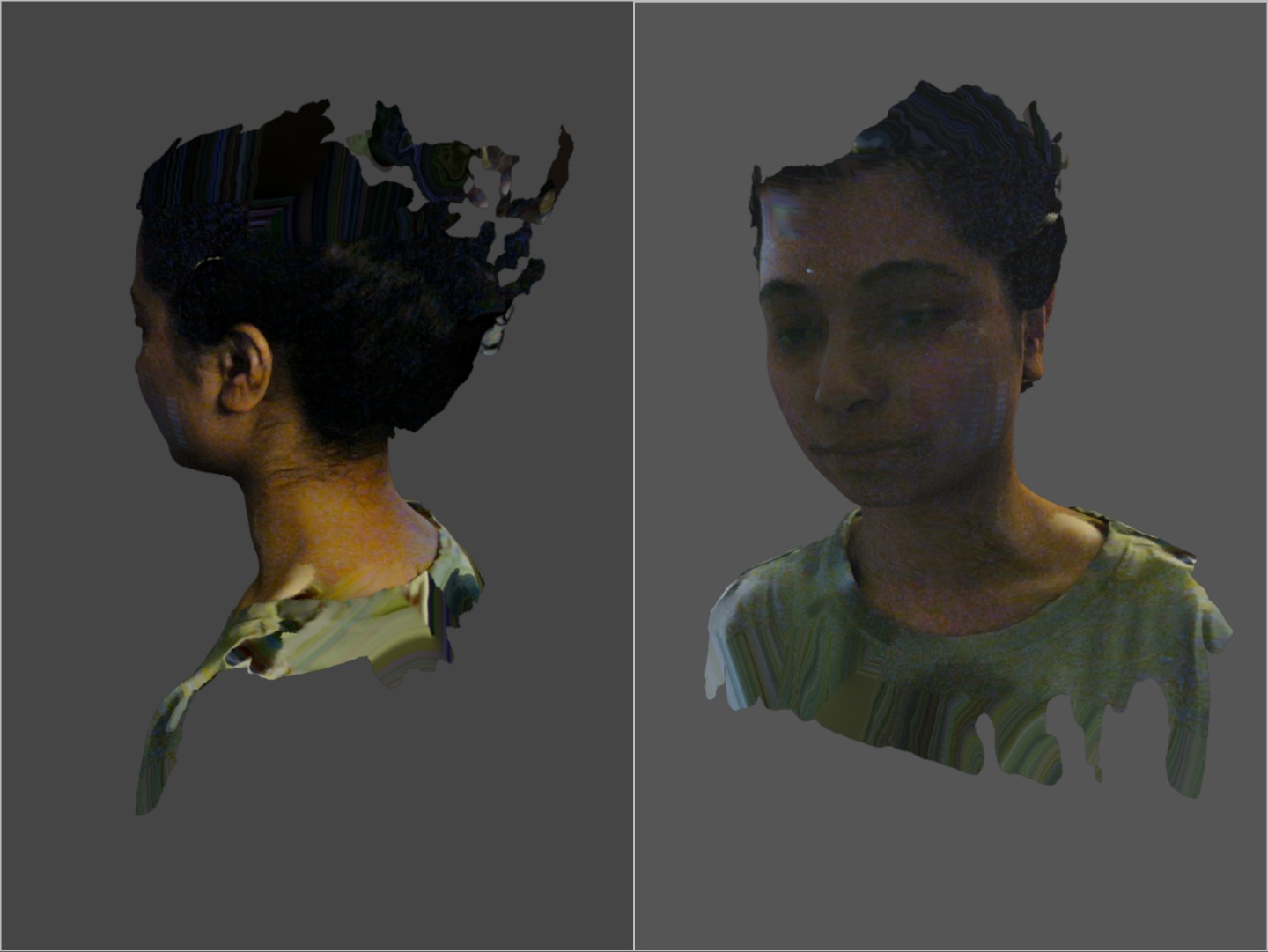

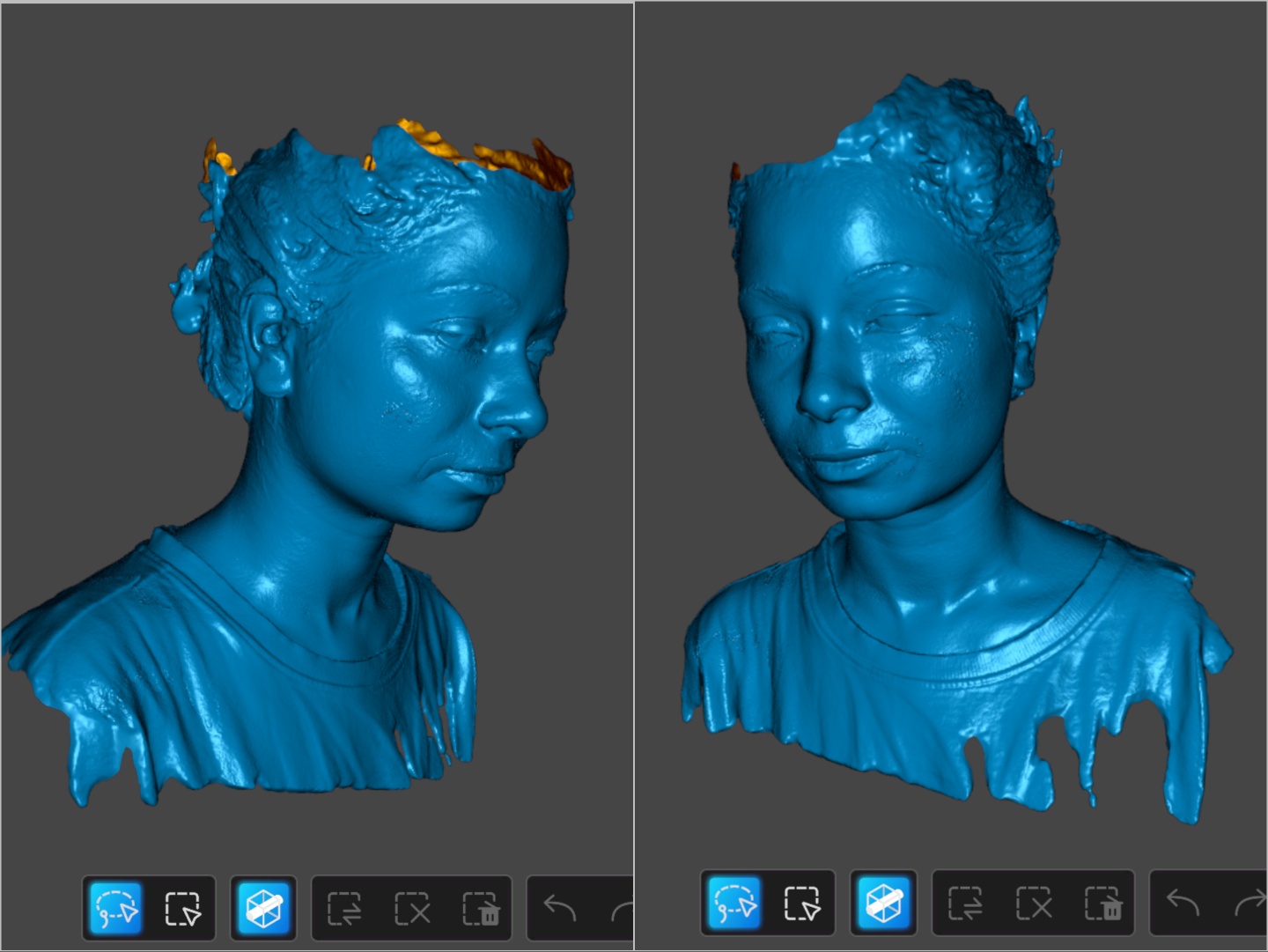

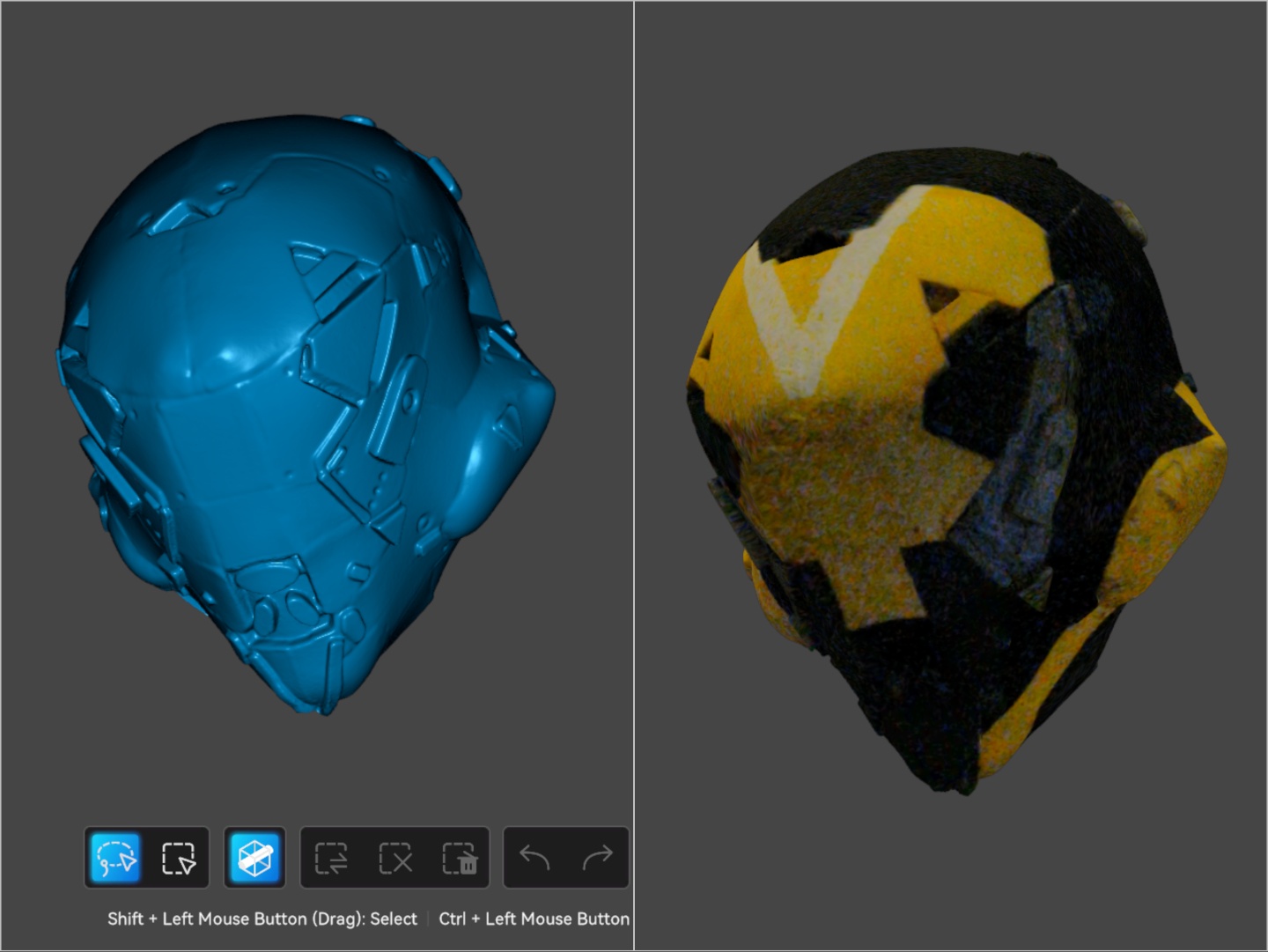

Son olarak, kızılötesi taramayı test etmek için Anthem oyunundan bir korucunun ve bir insanın el yapımı köpük kaskı kullanıldı. NIR taraması hızlıdır ve ışığa bağlı olarak oldukça doğru bir renk haritası üretebilir. İnsan taramalarında Sermoon S1 saçla mücadele ediyor ama bu 3D tarayıcıların bilinen bir sınırlaması.
