Sızan Exynos 2700 yonga fotoğrafı, Samsung'un yakında çıkacak Galaxy S27 serisi için Exynos 2600'e kıyasla hangi iyileştirmeleri yaptığını ortaya koyuyor

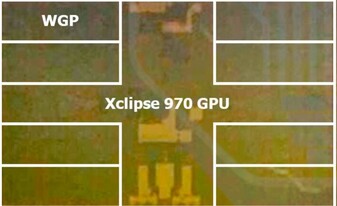

SemiAnalysis, Samsung Foundry'nin SF2P sürecini kullanarak 2027'de piyasaya çıkması beklenen akıllı telefon SoC'si olan Samsung'un Exynos 2700'üne ilişkin, kendi ifadesiyle "özel bir ilk bakış" yayınladı. Sızdırılan yonga görüntüsü, büyük bir NPU bloğu, 24 MB SLC ve sekiz WGP'ye sahip bir Xclipse 970 GPU içeren bir düzeni göstermektedir; bu WGP sayısı, Exynos 2600'ün Xclipse 960'ındaki WGP sayısı ile aynıdır. Exynos 2600'de olduğu gibi, modem SoC'ye entegre edilmeyip ayrı bir bileşen olarak kalıyor.
Gözden geçirilmiş CPU çekirdek düzeni
En dikkat çekici değişiklik CPU tarafında. SemiAnalysis'in CPU IP açıklamaları ve varsayımları, X kullanıcısı Piglin (@Shulker1024) tarafından düzeltildi. Samsung, bu nesilde ana (Ultra) çekirdek sayısını ikiye katlayarak, sektör genelinde yaygınlaşan bir trende katılıyor gibi görünüyor. Apple yıllardır iki ana çekirdek kullanıyor, Qualcomm ise orijinal Snapdragon 8 Elite'ten beri bunu uyguluyor; Xiaomi'nin Xring O3 modeli ise önceki O1 modelinde zaten mevcut olan çift ana çekirdek yapılandırmasını sürdürüyor. Sızan Dimensity 9600 Pro, MediaTek’in ilk kez iki prime çekirdek kullandığı model olacak; öte yandan yakında çıkacak olan Snapdragon 8 Elite Gen 6 Extreme ise muhtemelen Qualcomm’un mevcut yaklaşımını sürdürecek. Exynos 2700 ise iki eşleşen prime çekirdek kullanmak yerine, iki farklı Arm çekirdek ailesini bir araya getiriyor. Bir ana ve orta çekirdek çifti Arm’ın C1-Ultra (3,36 GHz) ve dört adet C1-Pro çekirdeğini (2,88 GHz) kullanırken, diğeri Arm’ın C2-Ultra (4,24 GHz) ve dört adet C2-Pro çekirdeğini (3,74 GHz) kullanıyor; böylece toplamda 10 CPU çekirdeği elde ediliyor. Eski C1 çekirdeklerini daha düşük saat hızında, yeni C2 çekirdeklerini ise daha yüksek saat hızında çalıştırmak, Samsung’un iki simetrik ana çekirdek kullanmak yerine, C1’i sürekli verimlilik için, C2’yi ise en yüksek performans için kullandığını gösteriyor.
Bu çift ana çekirdek yaklaşımı, donanım analiz kanalı Geekerwan’ın Exynos 2600’ün 1+9 çekirdek düzeninde tespit ettiği yapısal bir sorunu çözüyor. Rakiplerinden farklı olarak Exynos 2600, aradaki boşluğu dolduracak bir ara “büyük” çekirdek katmanı olmadan yalnızca tek bir ana çekirdeğe ve dokuz orta çekirdeğe sahiptir. CPU talebi, daha düşük saat hızına sahip C1-Pro çekirdeklerinin kaldırabileceğinin üzerine çıktığında ancak C1-Ultra'yı gerektirmediğinde, Samsung bunu telafi etmek için orta çekirdeklerden üçünü 3,25 GHz'e kadar hızlandırmak zorunda kalıyordu; bu da onları verimli çalışma aralığının çok ötesine itiyor ve orantısız miktarda güç tüketmesine neden oluyordu. Exynos 2700’de ikinci bir, daha düşük saat hızına sahip ana çekirdek bulunması, zamanlayıcıya en büyük çekirdeği kullanmak zorunda kalmadan önce daha net bir yüksek performans seçeneği sunacaktır.
GPU bant genişliği darboğazının giderilmesi

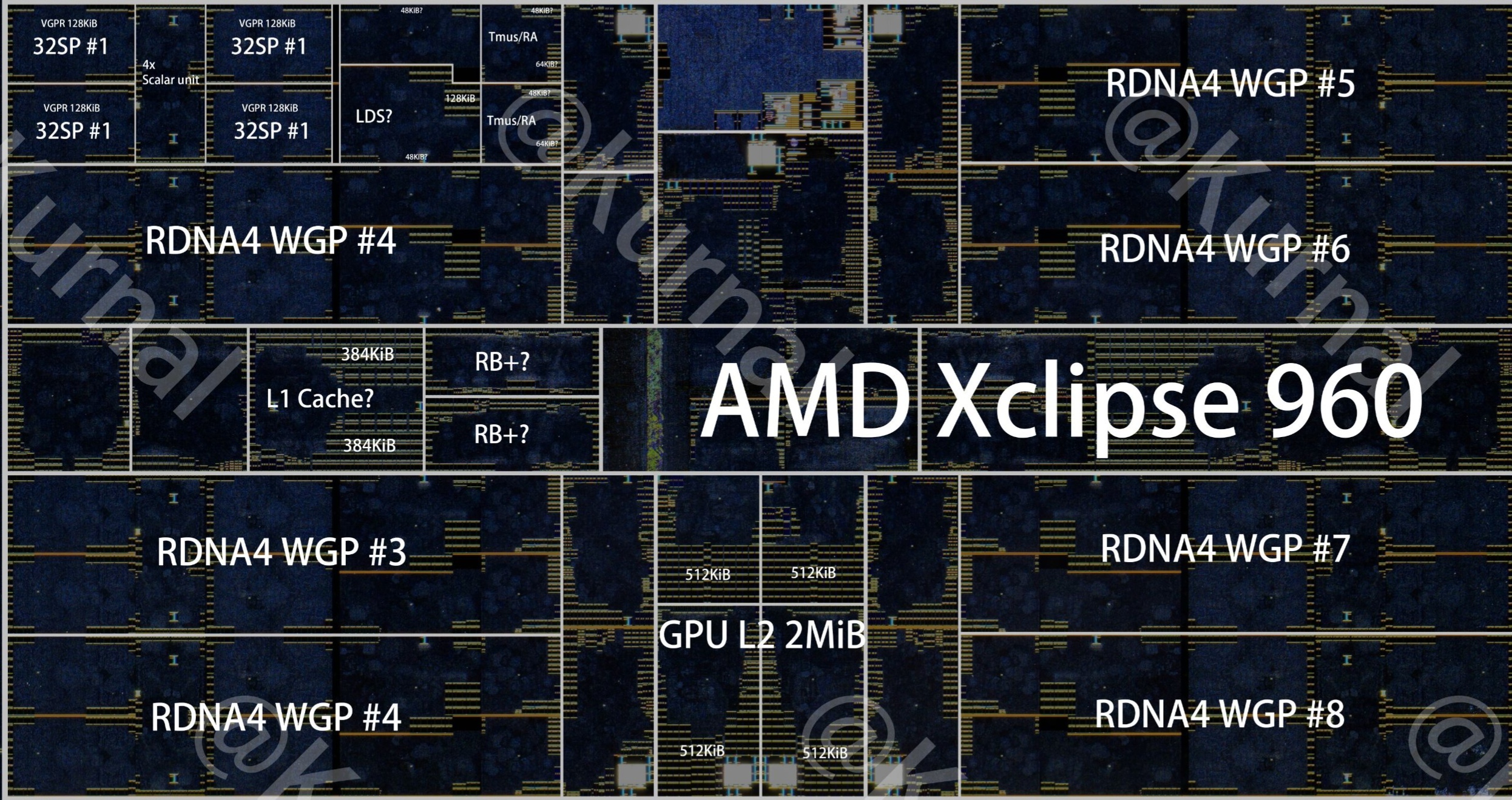

LPDDR6 desteği, yonganın PHY düzeni tarafından da doğrulanmış gibi görünüyor ve bu da SoC'nin bellek bant genişliği sınırını yükseltiyor. Bu önemli çünkü Exynos 2600'ün Xclipse 960 GPU'sunun daha önce hesaplama sınırlamasından ziyade bant genişliği sınırlamasına sahip olduğu tespit edilmişti. Geekerwan’a göre, Xclipse 960, Exynos 2600’ün toplam yonga alanının yaklaşık %23’ünü kaplıyordu; bu, benzer bir SoC’deki Qualcomm Adreno GPU’dan yaklaşık %46 daha fazlaydı ve yaklaşık 7 TFLOPS teorik verim sunuyordu. Mobil LPDDR bant genişliğinin 80 GB/s'nin üzerinde bir sınıra ulaşması ve yonga üzerinde yalnızca 2 MB GPU L2 önbelleği bulunması nedeniyle, Geekerwan'ın analizine göre GPU, bant genişliği yoğun iş yükleri altında düzenli olarak bellek sınırına ulaşıyor ve bellek beklerken hesaplama kaynaklarını atıl durumda bırakıyordu.

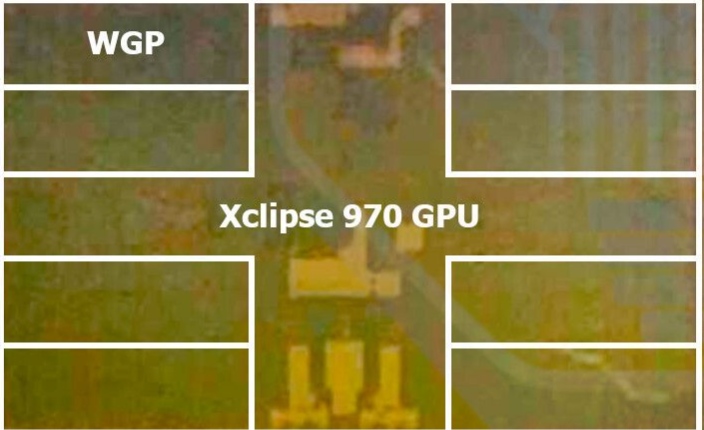

SemiAnalysis sızıntısında, Samsung'un Xclipse 970'in GPU L2 önbelleğini 2 MB'nin ötesine çıkarıp çıkarmadığı henüz teyit edilmemiştir, ancak bu yönde işaretler bulunmaktadır. Sekiz WGP'nin kapladığı GPU bloğunun oranı, Exynos 2600'ün Xclipse 960'ına kıyasla toplam GPU yonga alanına göre görsel olarak daha küçük görünmektedir. Bu durum, Samsung’un bu nesilde GPU alanının daha büyük bir kısmını, L2 önbellek ve raster ile önbellek tutarlılık arayüzleri gibi diğer destekleyici bloklar da dahil olmak üzere uncore mantığına ayırmış olabileceğini düşündürüyor. GPU bloğu için herhangi bir yonga ölçümü sunulmadı ve görüntünün çözünürlüğü, yalnızca alanından yola çıkarak gerçek L2 kapasitesini tahmin etmek için yeterince yüksek değil. Yine de, oranlardaki bu belirgin değişim, uncore alanının ve muhtemelen L2 önbelleğin büyüdüğüne dair makul bir göstergedir. Bu durum daha büyük bir GPU L2 önbelleği anlamına geliyorsa, LPDDR6'nın sağladığı ek harici bant genişliğiyle birlikte Geekerwan'ın Exynos 2600'de tespit ettiği bellek darboğazını hafifletmeye yardımcı olabilir. Yine de, mühendislik örnekleri ve piyasaya sürülmeden önce sızan bilgilerle ilgili tüm haberlerde olduğu gibi, Exynos 2700 ile çalışan cihazlar piyasaya çıkmadan önce bu teknik özellikler değişebilir.
Kaynak(lar)
SemiAnalyis, Piglin, Kurnal (X aracılığıyla), Geekerwan
