3D baskılı RC araba şasisi: Yapımcılar modüler diy tasarım geliştiriyor
Altı aylık geliştirme: Kırılgan prototipten dayanıklı rc şasisine

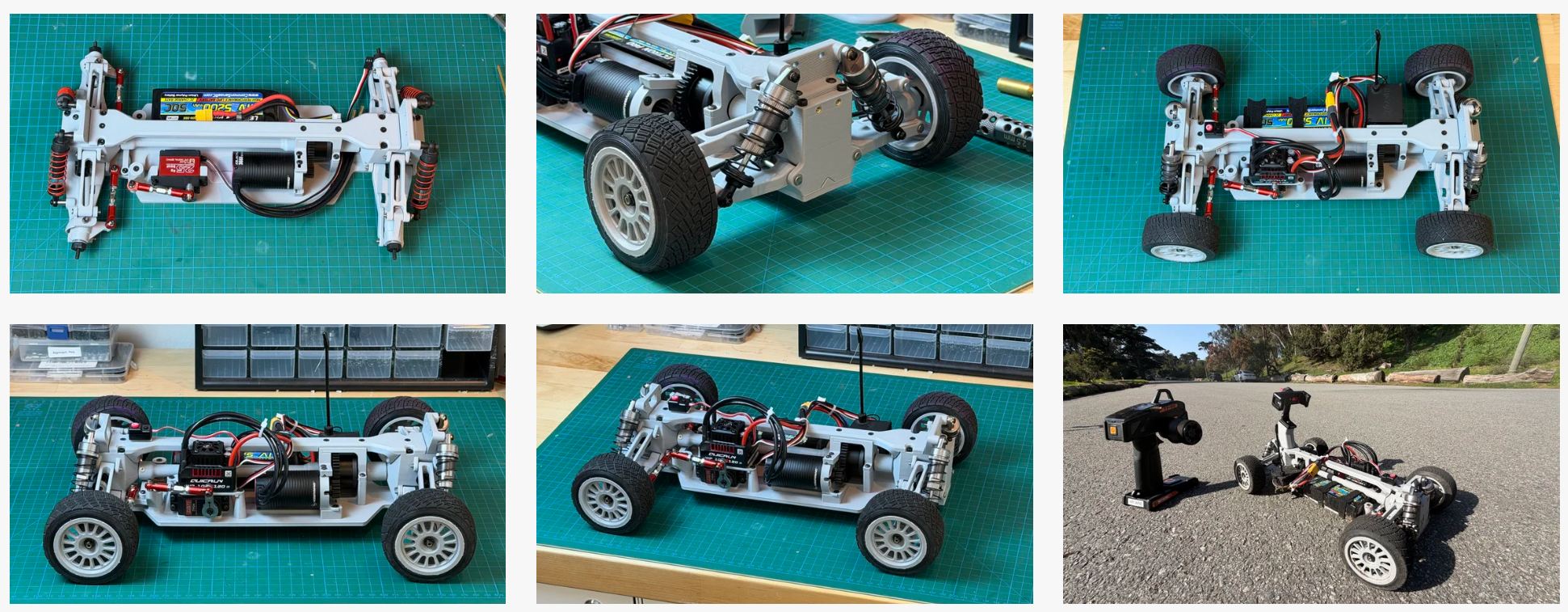

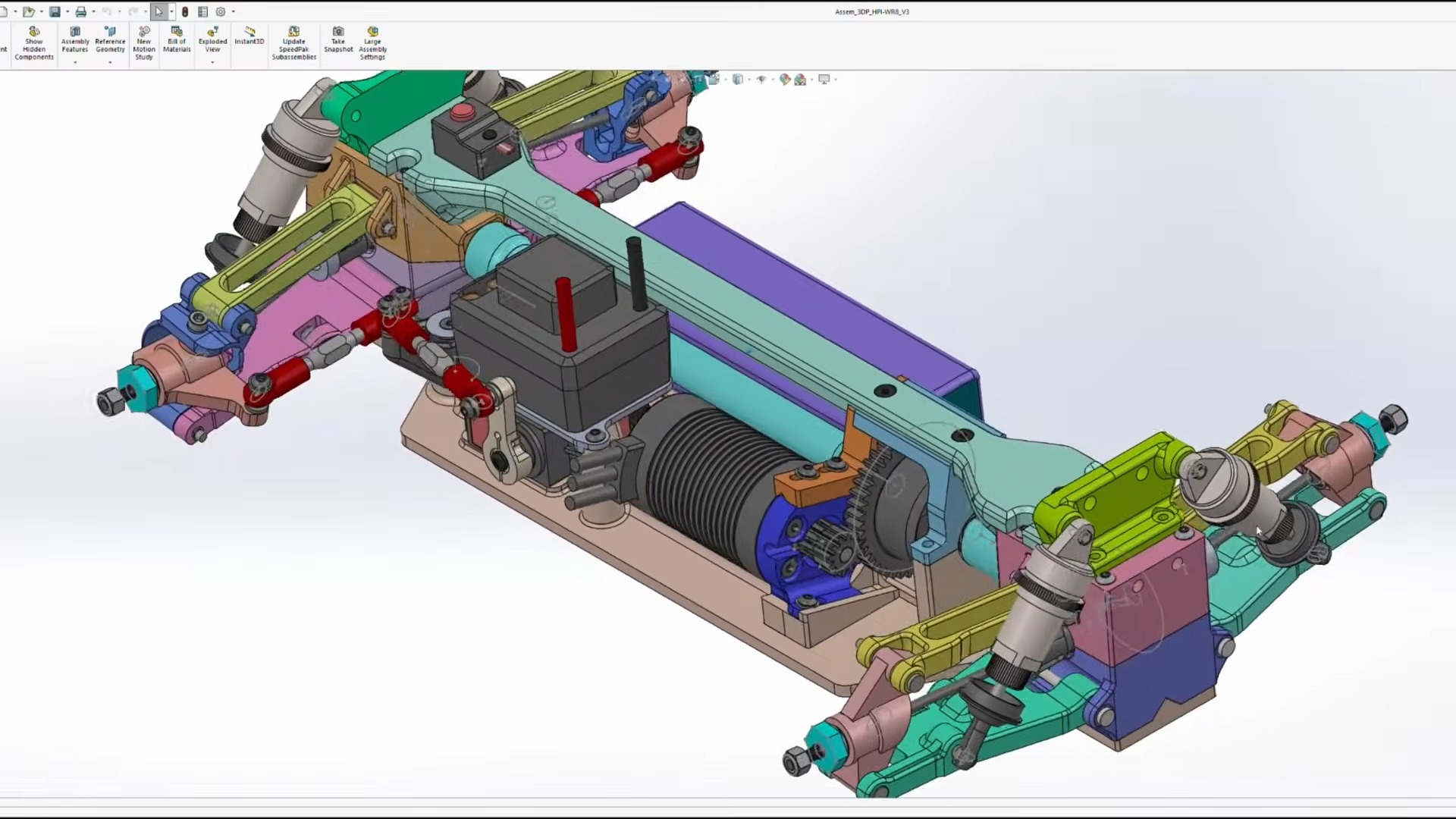

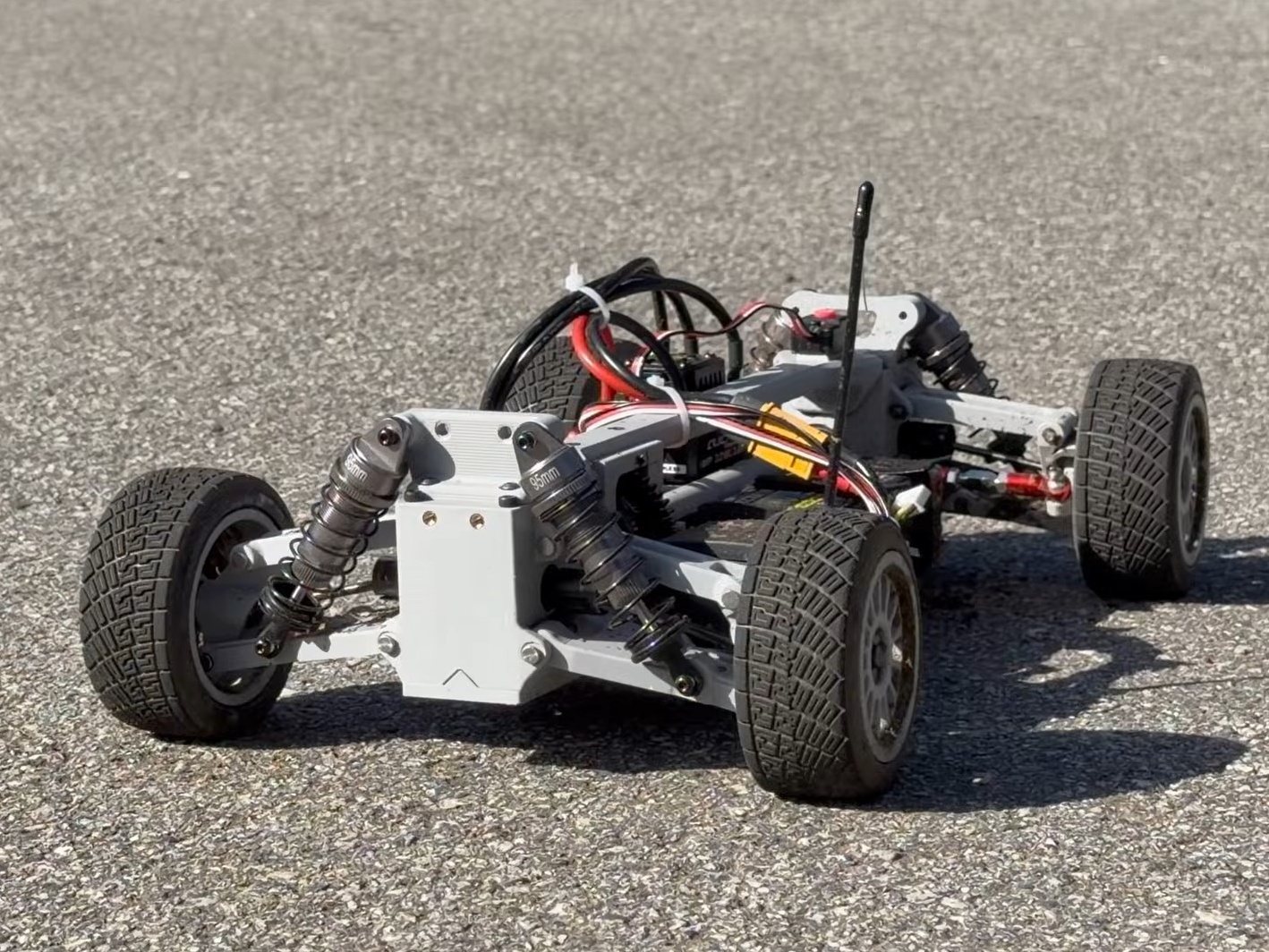

Üretici kolektifi curv lab, RC arabalar için tamamen 3D yazdırılabilir bir şasi geliştirmek için altı ay harcadı. İlk prototipler hızla zayıflıkları ortaya çıkardı: aktarma organı bileşenleri yük altında başarısız oldu, süspansiyon geometrisi kötü tasarlandı ve hatta bazı parçalar ilk ciddi test çalışmaları sırasında kırıldı. Bu aksilikler sonuçta sonraki yinelemeleri yönlendirdi. Sonuç, gerçek dünya testleriyle başa çıkabilen çok daha dayanıklı, basılabilir bir RC şasisi oldu.
Modüler tasarım: Her şeyi yeniden basmak yerine bozuk parçaları değiştirin
Öne çıkan bir diğer özellik de sistemin parçalarının kolayca tamir edilebilmesidir. Buna iyi bir örnek, tüm şasinin yeniden basılmasına gerek kalmadan değiştirilebilen süspansiyon bağlantılarıdır. Bu, farklı amortisör kurulumlarını denemeyi kolaylaştırır. Kullanıcılar ayrıca kendi özel tasarımlarını yazdırabilir ve ekleyebilirler.
Tercih edilen malzeme olarak PETG
Ekip, birincil malzeme olarak PETG'yi seçti; bu, basılması kolay kalırken güç ve esneklik arasında iyi bir denge sunan bir plastikti. Daha yüksek gerilime maruz kalan bazı bileşenlerin yeniden tasarlanması ve güçlendirilmesi gerekiyordu. Bunu başarmak için duvar kalınlıkları ve dolgu desenleri daha da optimize edildi.
Aktarma organları sorunları çözüldü: GPM diferansiyelleri plastik yatak yuvalarını değiştiriyor
Aktarma organlarının en zorlu görevlerden biri olduğu ortaya çıktı. İlk versiyonlarda, çelik bilyalı rulmanlar daha yumuşak olan plastik rulman yataklarını hızla aşındırıyor ve hatta tahrip ediyordu. Çözüm, ağır gerilimli parçaları, çok daha dayanıklı olduğu kanıtlanan GPM diferansiyelleri de dahil olmak üzere hazır çelik bileşenlerle değiştirmekti.
Tahrik milleri de zaman zaman burulma yükü altında kırılarak ilk başlarda sorunlara neden oldu. Ekip bunu, baskı yönünü uzunlamasına bir hizalamaya değiştirerek çözdü ve bu da şaftların yapısal gücünü büyük ölçüde artırdı.
Açık kaynaklı proje: Baskı dosyaları, parça listeleri ve montaj kılavuzu

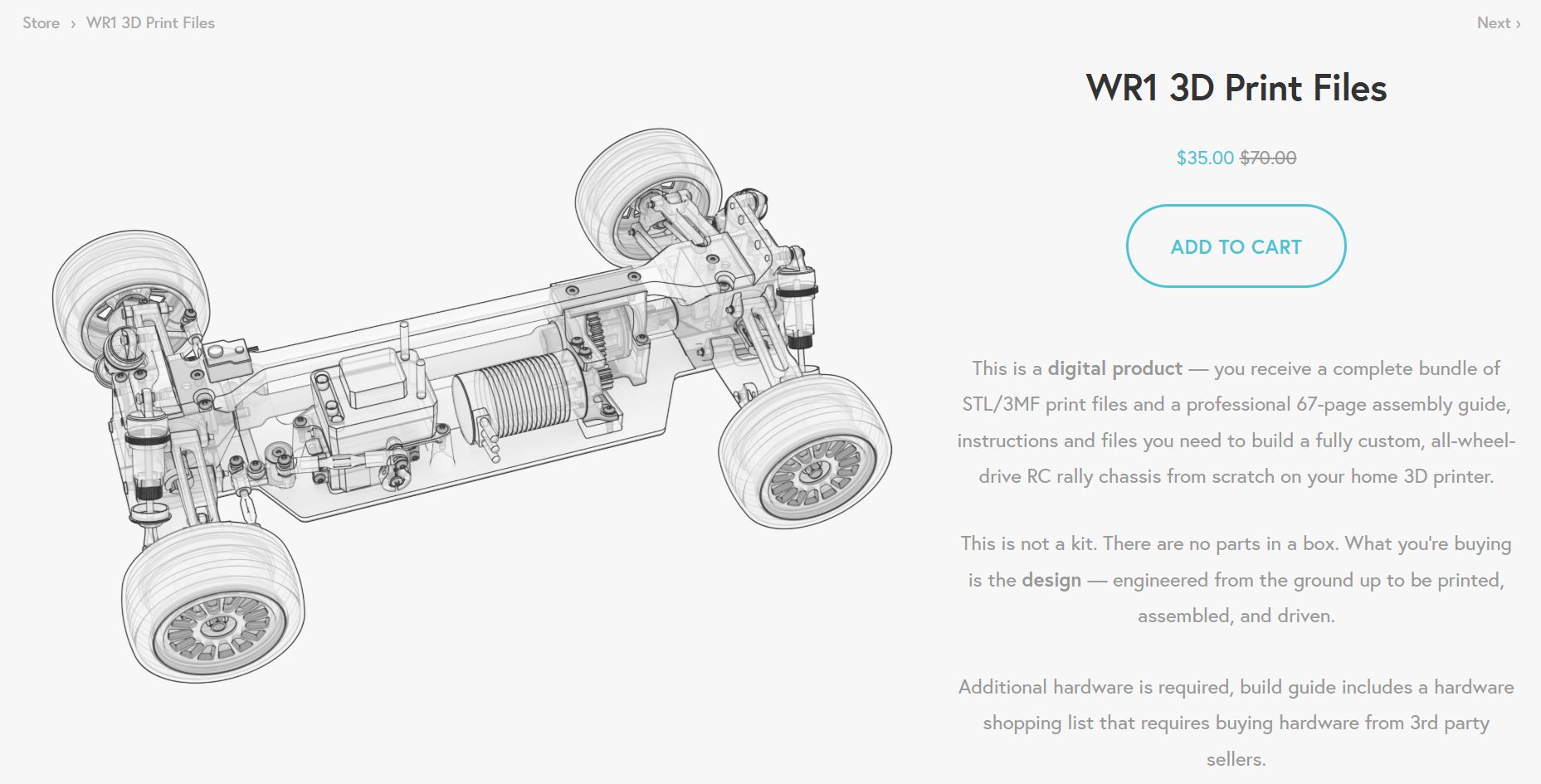

Başlangıçta tüm baskı dosyaları, montaj talimatları ve parça listeleri ücretsiz olarak sunuluyordu. Bu arada ekip en azından yazıcı dosyalarını satmaya başladı. WR1 olarak adlandırılan şasinin 3D dosyalarının fiyatı şu anda 35 dolar.
Pakette STL/3MF dosyalarının yanı sıra ev tipi bir 3D yazıcı kullanarak 1/8 ölçekli AWD RC ralli şasisinin sıfırdan nasıl monte edileceğini açıklayan 67 sayfalık ayrıntılı bir yapım kılavuzu da yer alıyor.
Projenin web sitesindemontaj talimatları ve gerekli tüm ek parçalar için bir alışveriş listesi hala ücretsiz olarak mevcut görünüyor. Ekip yapıyı başlangıç seviyesi olarak değerlendiriyor. Tüm parçaların basılmasının yaklaşık 17 saat süreceği tahmin edilirken, son montajın sadece yaklaşık 1,5 saat sürmesi bekleniyor.
